3.3 Medición aut
o
mática de piezas

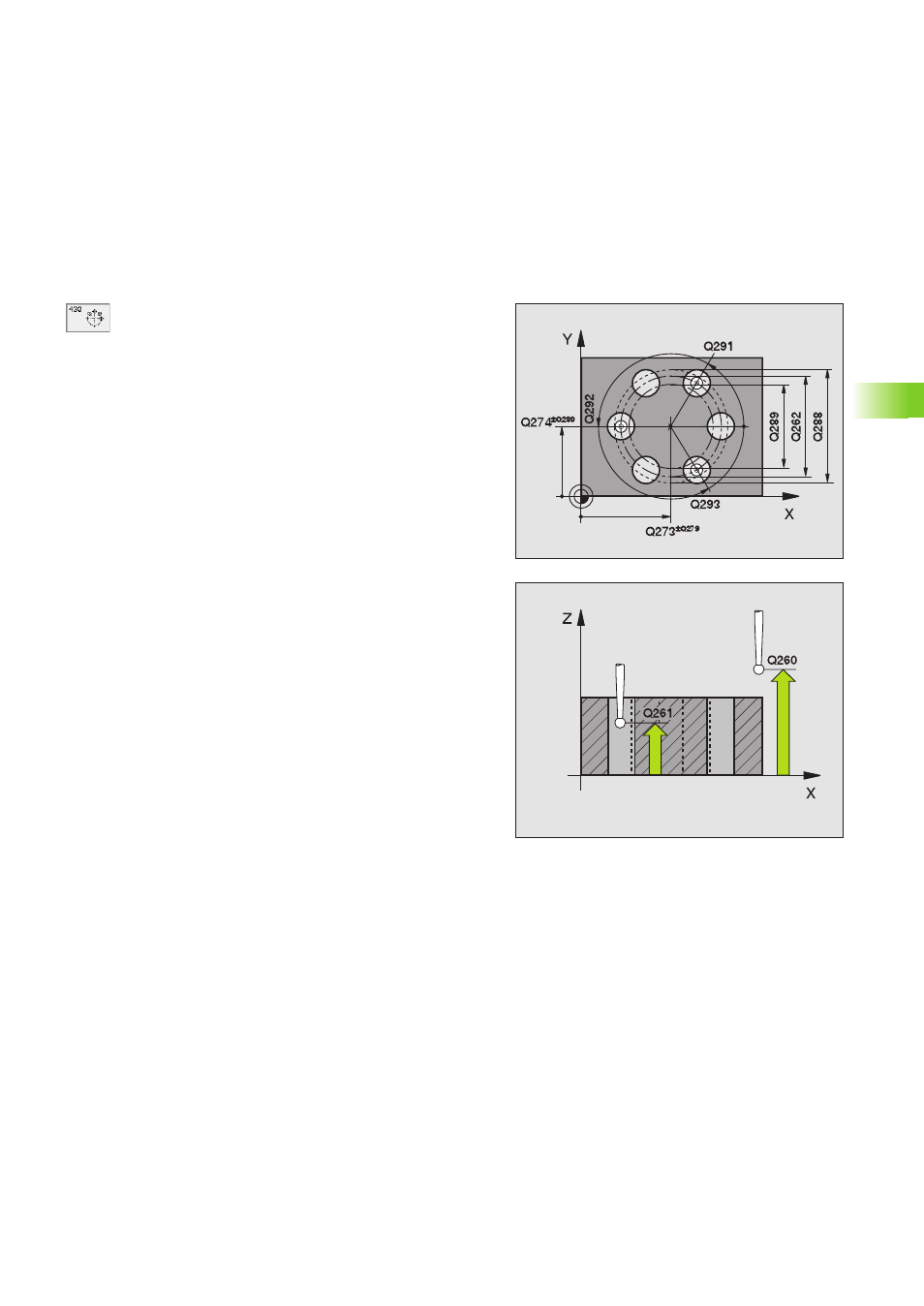

8 Centro 1er eje Q273 (valor absoluto): centro del cír-
culo de taladros en el eje principal del plano de meca-
nizado
8 Centro 2º eje Q274 (valor absoluto): centro del cír-
culo de taladros en el eje transversal del plano de
mecanizado
8 Diámetro nominal Q262: introducir el diámetro del cír-
culo de taladros
8 Angulo 1er taladro Q291 (valor absoluto): ángulo en
coordenadas polares del primer centro del taladro en
el plano de mecanizado
8 Angulo 2º taladro Q292 (valor absoluto): ángulo en
coordenadas polares del segundo centro del taladro
en el plano de mecanizado
8 Angulo 3er taladro Q293 (valor absoluto): angulo en
coordenadas polares del tercer centro del taladro en
el plano de mecanizado
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Medida máxima Q288: máximo diámetro admisible
para el círculo de taladros
8 Medida mínima Q289: mínimo diámetro admisible del
círculo de taladros
8 Valor de tolerancia del centro del 1er eje Q279:
desviación de posición admisible en el eje principal
del plano de mecanizado
8 Valor de tolerancia del centro del 2º eje Q280:
desviación de posición admisible en el eje transversal
del plano de mecanizado
