96 3 Ciclos de palpación para la verificación automática de htas.
3.3 Medición aut
o
mática de piezas

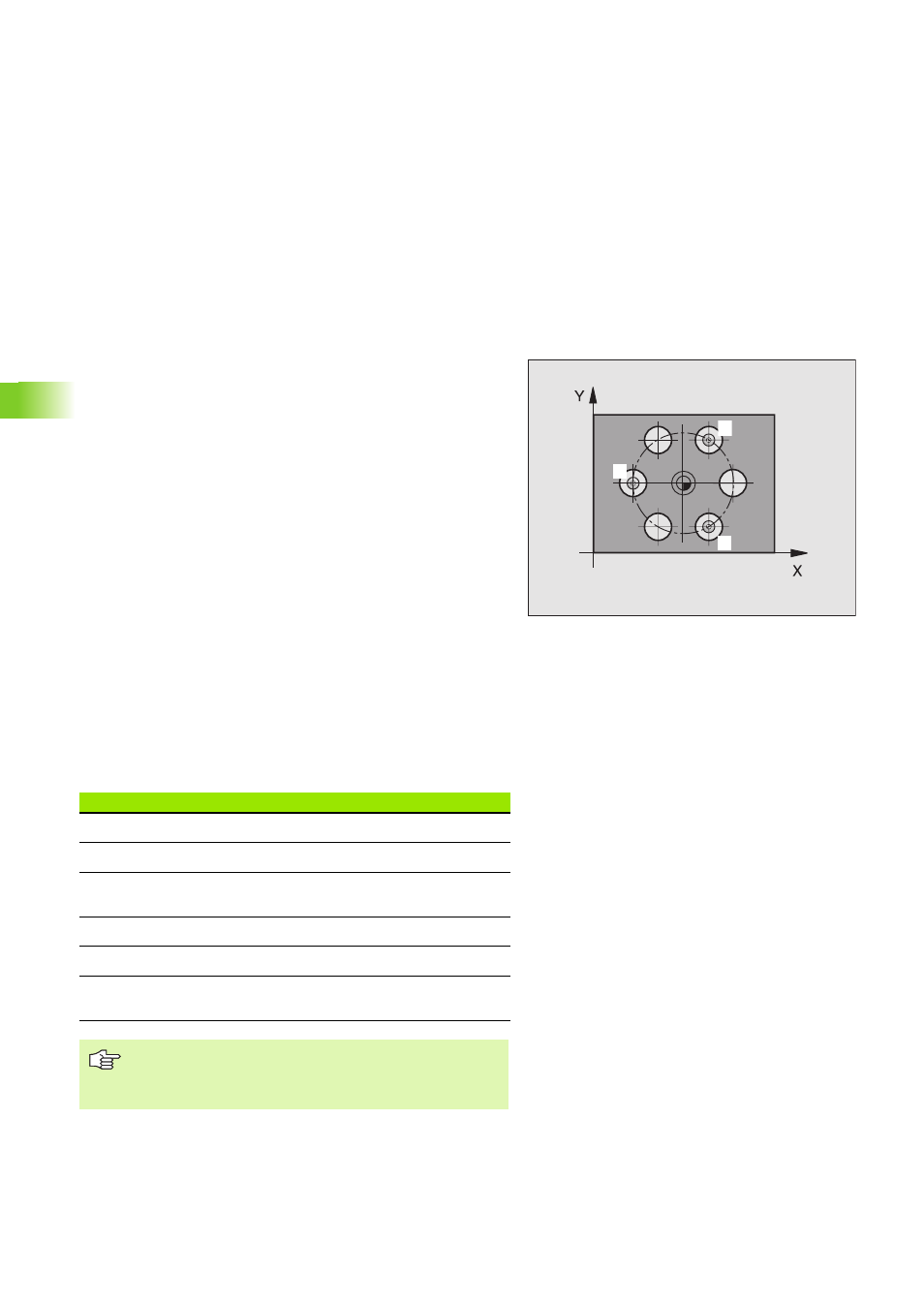

MEDIR CIRCULO DE TALADROS (ciclo de
palpación 430, DIN/ISO: G430)
Con el ciclo de palpación 430 se calcula el punto central y el diámetro
de un círculo de taladros mediante la medición de tres taladros. Si se
han definido los valores de tolerancia correspondientes en el ciclo, el
TNC realiza una comparación del valor nominal y el real y memoriza la
diferencia en los parámetros del sistema.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) sobre el punto central pro-
gramado para el primer taladro
1
2 A continuación el palpador se desplaza a la altura de la medición
programada y registra mediante cuatro palpaciones el primer punto
central del taladro
3 Después el palpador retrocede a la altura de seguridad y posiciona
sobre el punto central programado del segundo taladro
2
4 El TNC desplaza el palpador a la altura de la medición programada
y registra mediante cuatro palpaciones el punto central del
segundo taladro
5 Después el palpador retrocede a la altura de seguridad y posiciona
sobre el punto central programado del tercer taladro
3
6 El TNC desplaza el palpador a la altura de la medición programada
y registra mediante cuatro palpaciones el punto central del tercer
taladro
7 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
1
2
3
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje transversal
Q153 Valor real del diámetro del círculo de tala-
dros
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en eje transversal
Q163 Desviación del diámetro del círculo de
taladros
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
