18 2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
2.4 Compensación de la in
clinación de la pieza
2.4 Compensación de la inclinación
de la pieza
Introducción

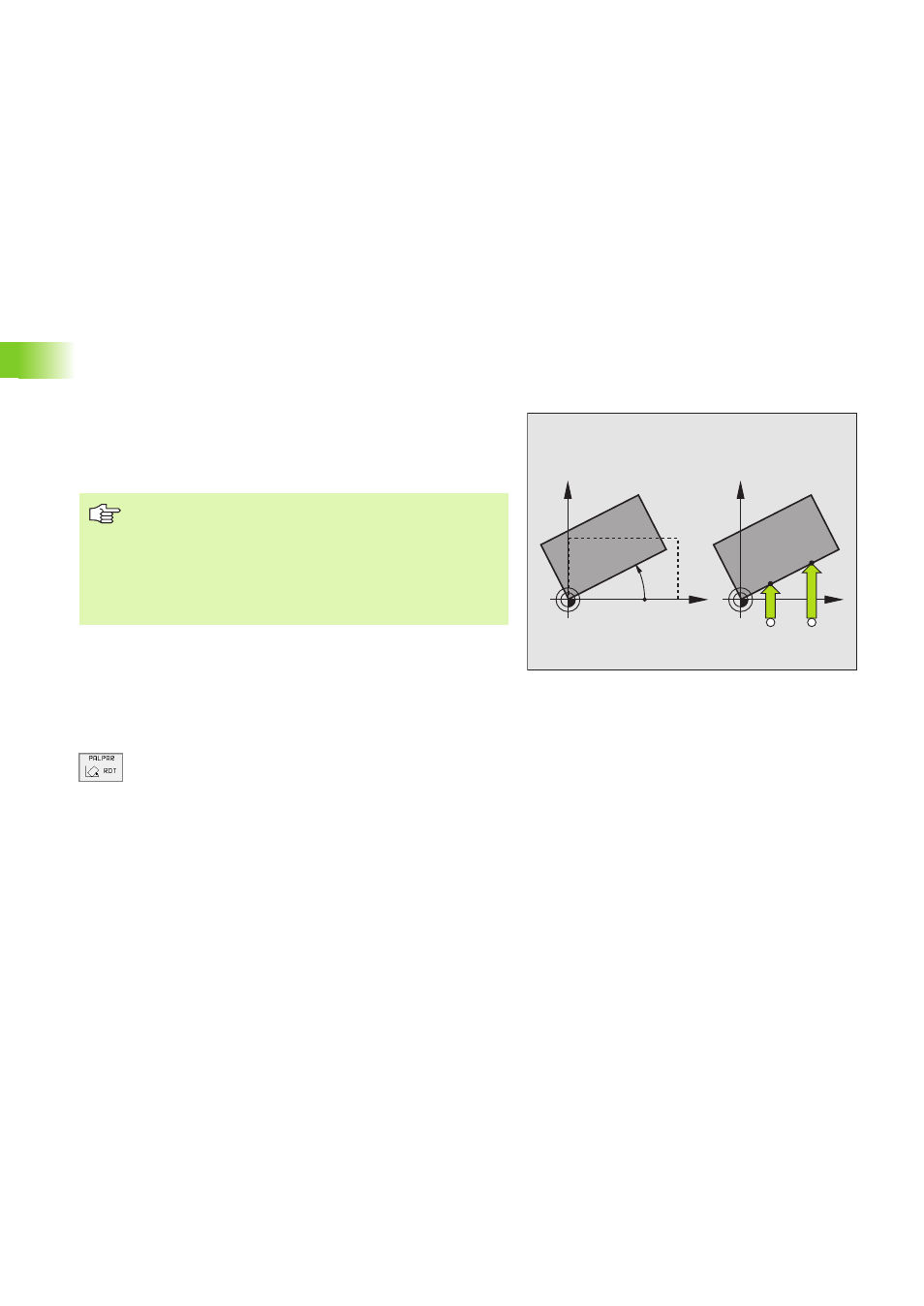

El TNC compensa la inclinación de la pieza mediante un „giro básico“.
Para ello el TNC fija el ángulo de giro sobre el ángulo que forma una
superficie de la pieza con el eje de referencia angular del plano de
mecanizado. Véase la figura de la derecha.
Calcular el giro básico
8 Seleccionar la función de palpación: pulsar la softkey
PALPAR ROT
8 Posicionar el palpador cerca del primer
punto de palpación
8 Seleccionar la dirección de palpación perpendicular al
eje de referencia angular: Seleccionar el eje y la direc-
ción mediante softkey
8 Palpación: Accionar el pulsador externo de arranque
START
8 Posicionar el palpador cerca del segundo punto de pal-
pación
8 Palpación: Accionar el pulsador externo de arranque
START
El TNC memoriza el giro básico contra fallos de red. También actúa
para todas las ejecuciones siguientes del programa.
X
Y
PA
X
Y
A B
Para medir la inclinación de la pieza, seleccionar siempre la
dirección de palpación perpendicular al eje de referencia
angular.
Para calcular correctamente el giro básico en la ejecución
del programa, deberán programarse ambas coordenadas
del plano de mecanizado en la primera frase de desplaza-
miento.
