TNC 410, TNC 426, TNC 430 de HEIDENHAIN 61
3.2 Fijación aut
o
mática de los punt
o
s de r
ef
er
encia

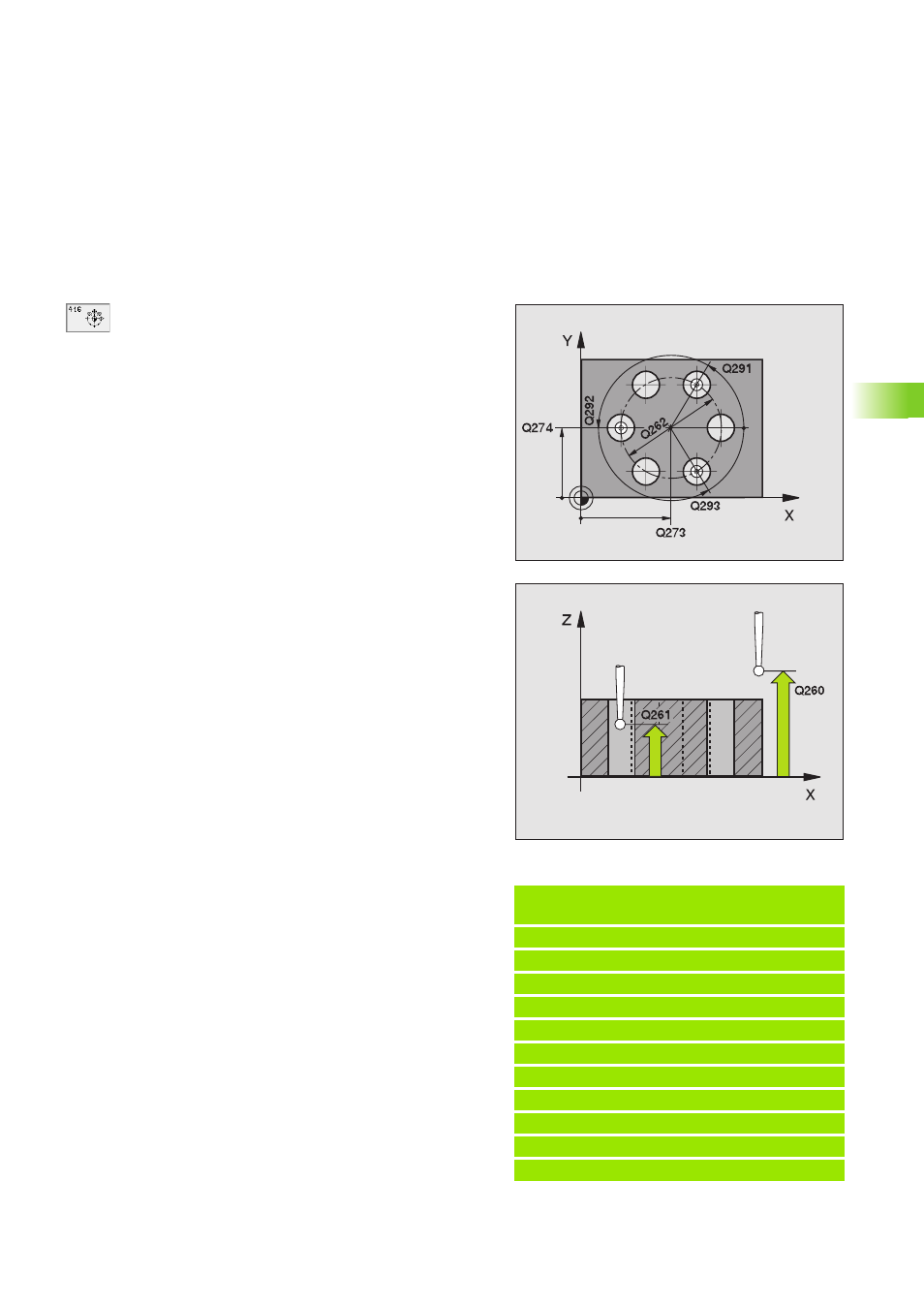

8 Centro 1er eje Q273 (valor absoluto): centro del cír-
culo de taladros en el eje principal del plano de meca-
nizado
8 Centro 2º eje Q274 (valor absoluto): centro del cír-
culo de taladros en el eje transversal del plano de
mecanizado
8 Diámetro nominal Q262: introducir el diámetro aproxi-
mado del círculo de taladros. Cuanto menor sea el diá-
metro del taladro, más precisa debe ser la indicación
del diámetro nominal
8 Angulo 1er taladro Q291 (valor absoluto): ángulo en
coordenadas polares del primer centro del taladro en
el plano de mecanizado
8 Angulo 2º taladro Q292 (valor absoluto): ángulo en
coordenadas polares del segundo centro del taladro
en el plano de mecanizado
8 Angulo 3er taladro Q293 (valor absoluto): angulo en
coordenadas polares del tercer centro del taladro en
el plano de mecanizado
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Número del punto cero en la tabla Q305: indicar el
número en la tabla de puntos cero donde se deben
memorizar las coordenadas del centro del círculo de
taladros. Cuando se programa Q305=0, el TNC fija
automáticamente la visualización de forma que el
nuevo punto de referencia esté en el centro del cír-
culo de taladros
8 Nuevo punto de ref. en el eje principal Q331
(valor absoluto): coordenada en el eje principal sobre
la cual se fija el centro del círculo de taladros calcu-
lado. Ajuste inicial = 0
8 Nuevo punto de referencia en el eje transversal
Q332 (valor absoluto): coordenada en el eje transver-
sal sobre la cual el TNC fija el centro del círculo de
taladros. Ajuste inicial = 0
Ejemplo:Frases NC
5 TCH PROBE 416 PTO. REF. CENTRO CIRCULO
TALADROS
Q273=+50 ;CENTRO 1ER EJE
Q274=+50 ;CENTRO 2º EJE
Q262=90 ;DIAMETRO NOMINAL
Q291=+35 ;ANGULO 1ER TALADRO
Q292=+70 ;ANGULO 2º TALADRO
Q293=+210 ;ANGULO 3ER TALADRO
Q261=-5 ;ALTURA DE LA MEDICION
Q260=+20 ;ALTURA DE SEGURIDAD
Q305=12 ;Nº EN LA TABLA
Q331=+0 ;PTO. DE REF.
Q332=+0 ;PTO. DE REF.
