3 Ciclos de palpación para la verificación automática de htas.
3.3 Medición aut
o
mática de piezas
8

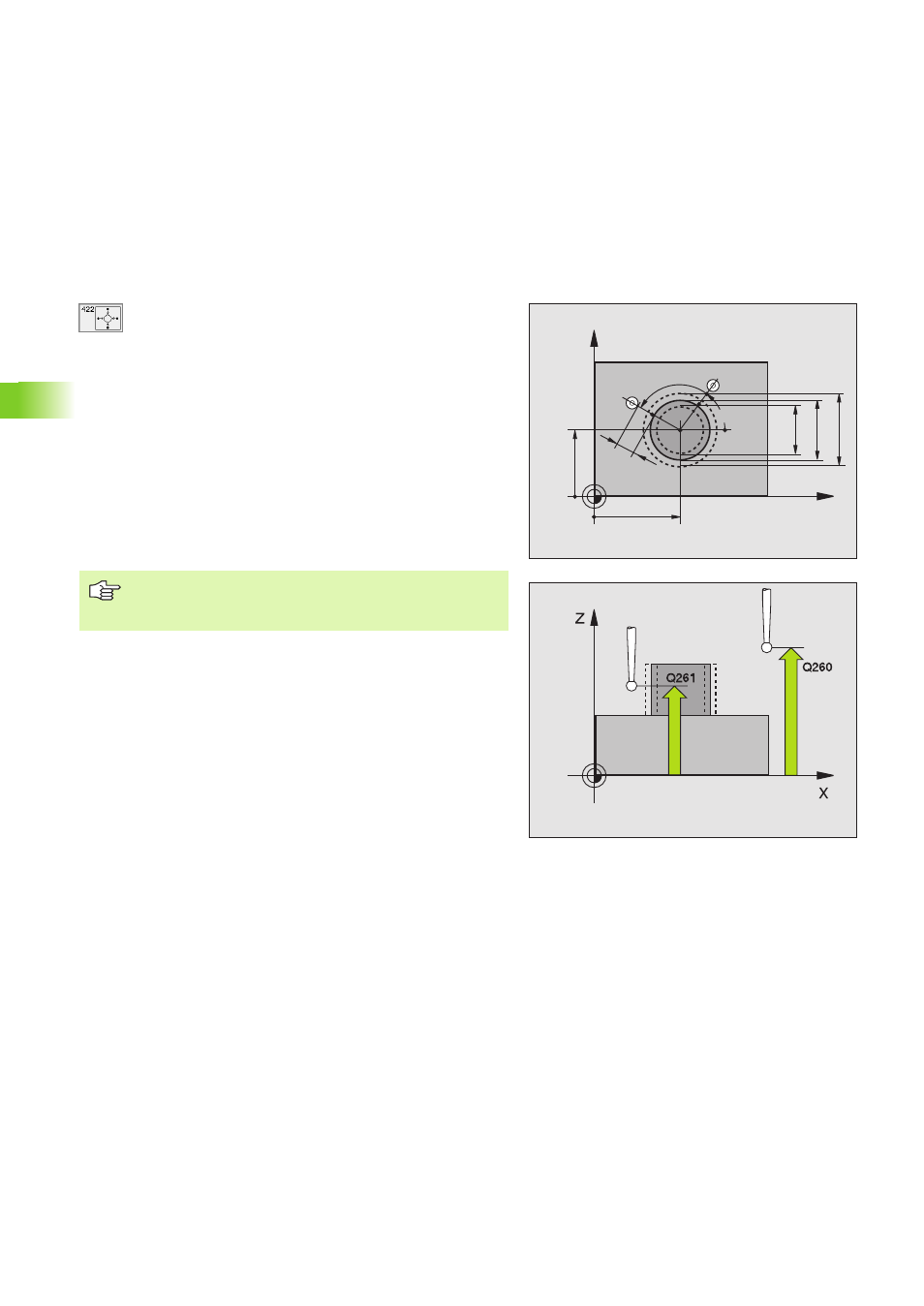

Centro 1er eje
Q273 (valor absoluto): centro de la isla
en el eje principal del plano de mecanizado
8
Centro 2º eje
Q274 (valor absoluto): centro de la isla
en el eje transveral del plano de mecanizado
8
Diámetro nominal
Q262: introducir el diámetro de la
isla
8
Angulo inicial
Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación
8
Paso angular
Q247 (valor incremental): ángulo entre
dos puntos de medición, el signo del paso angular
determina la dirección del mecanizado (- = sentido
horario). Si se quieren medir arcos de círculo, deberá
programarse un paso angular menor a 90°
8
Altura de la medición en el eje de palpación
Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8
Distancia de seguridad
Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8
Altura de seguridad
Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8
Desplazamiento a la altura de seguridad
Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
8
Tamaño máximo de la isla
Q275: diámetro máximo
admisible de la isla
8
Tamaño mínimo de la isla
Q276: diámetro mínimo
asmisible de la isla
8
Valor de tolerancia del centro del 1er eje
Q279:
desviación de posición admisible en el eje principal
del plano de mecanizado
8
Valor de tolerancia del centro del 2º eje
Q280:
desviación de posición admisible en el eje transversal
del plano de mecanizado
X
Y
Q325
Q247
Q278
Q262
Q277
Q274
±Q280
Q273
±Q279
MP6140
+
Q320
Cuanto menor sea el paso angular programado, más
imprecisas seran las medidas de la isla calculadas por el
TNC. Valor de introducción mínimo: 5°.
