PTO. REF. ESQUINA INTERIOR (ciclo de
palpación 415, DIN/ISO: G415)
Con el ciclo de palpación 415 se calcula el punto de intersección de
dos rectas y se fija dicho punto de intersección como punto de refe-
rencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero.

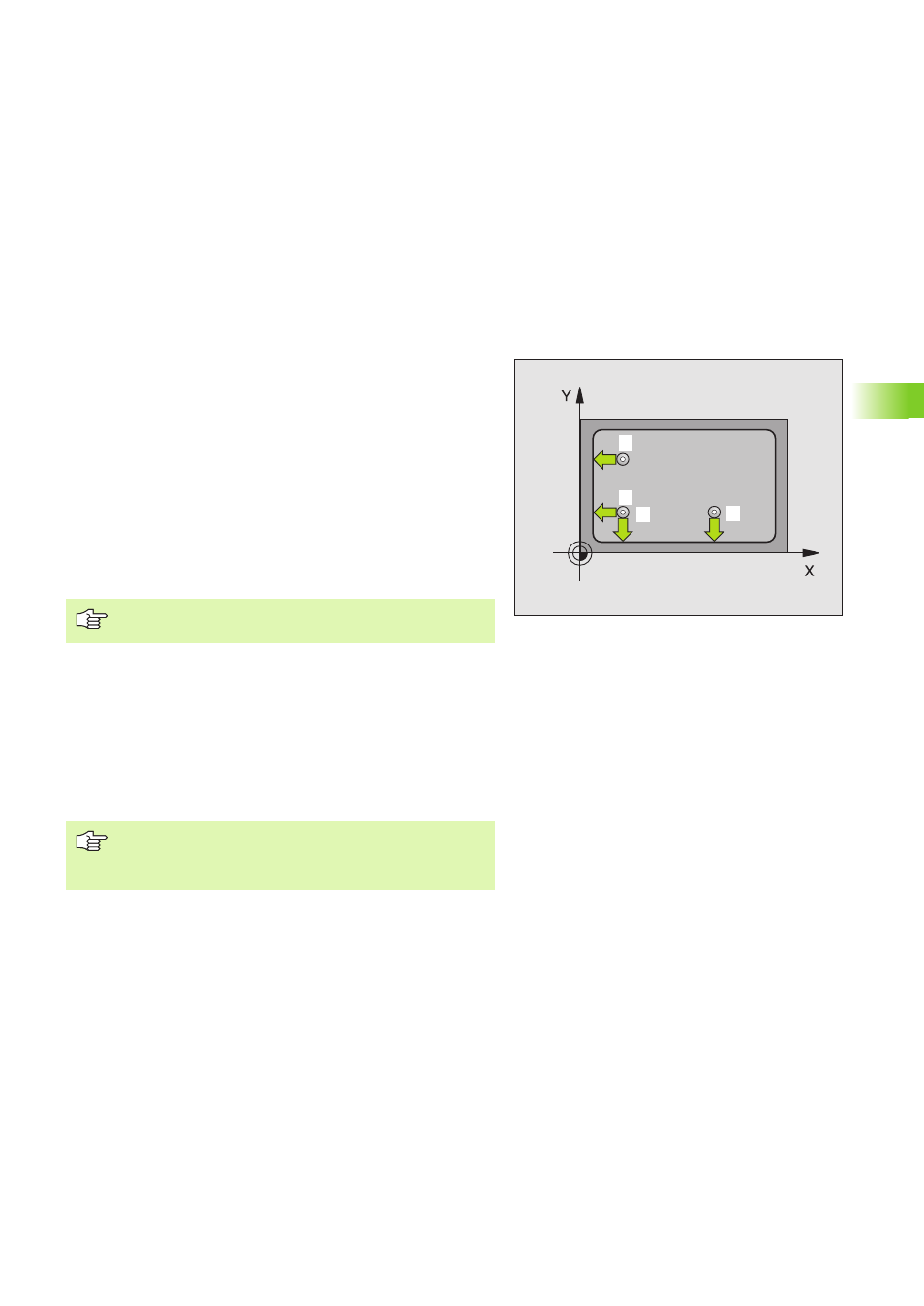

1
El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al primer punto de palpación
1
(véase la fig. arriba a la dcha.), definido en el ciclo. Para ello, el
TNC desplaza el palpador según la distancia de seguridad en la
dirección de desplazamiento opuesta a la que le corresponde
2
A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 ó MP6360). La dirección de palpación
resulta del número que identifica la esquina.
3
A continuación el palpador se desplaza al siguiente punto de palpa-
ción
2
y realiza la segunda palpación.
4
El TNC posiciona el palpador al punto de palpación
3
y después al
punto de palpación
4
y allí realiza el tercer o cuarto proceso de pal-
pación
5
Para finalizar el TNC hace retroceder al palpador a la altura de segu-
ridad y fija el punto de referencia en el punto de intersección de las
rectas que se han medido o escribe las coordenadas del punto de
intersección en la tabla de puntos cero activada
4
3
1
2
El TNC mide siempre la primera recta en dirección al eje
transversal del plano de mecanizado.
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
