42 3 Ciclos de palpación para la verificación automática de htas.
3.2 Fijación aut
o
mática de los punt
o
s de r
ef
er
encia
3.2 Fijación automática de los
puntos de referencia
Resumen
El TNC dispone de nuevos ciclos, con los cuales se pueden fijar
automáticamente puntos de referencia o escribir los valores calcula-
dos en la tabla de puntos cero activada:

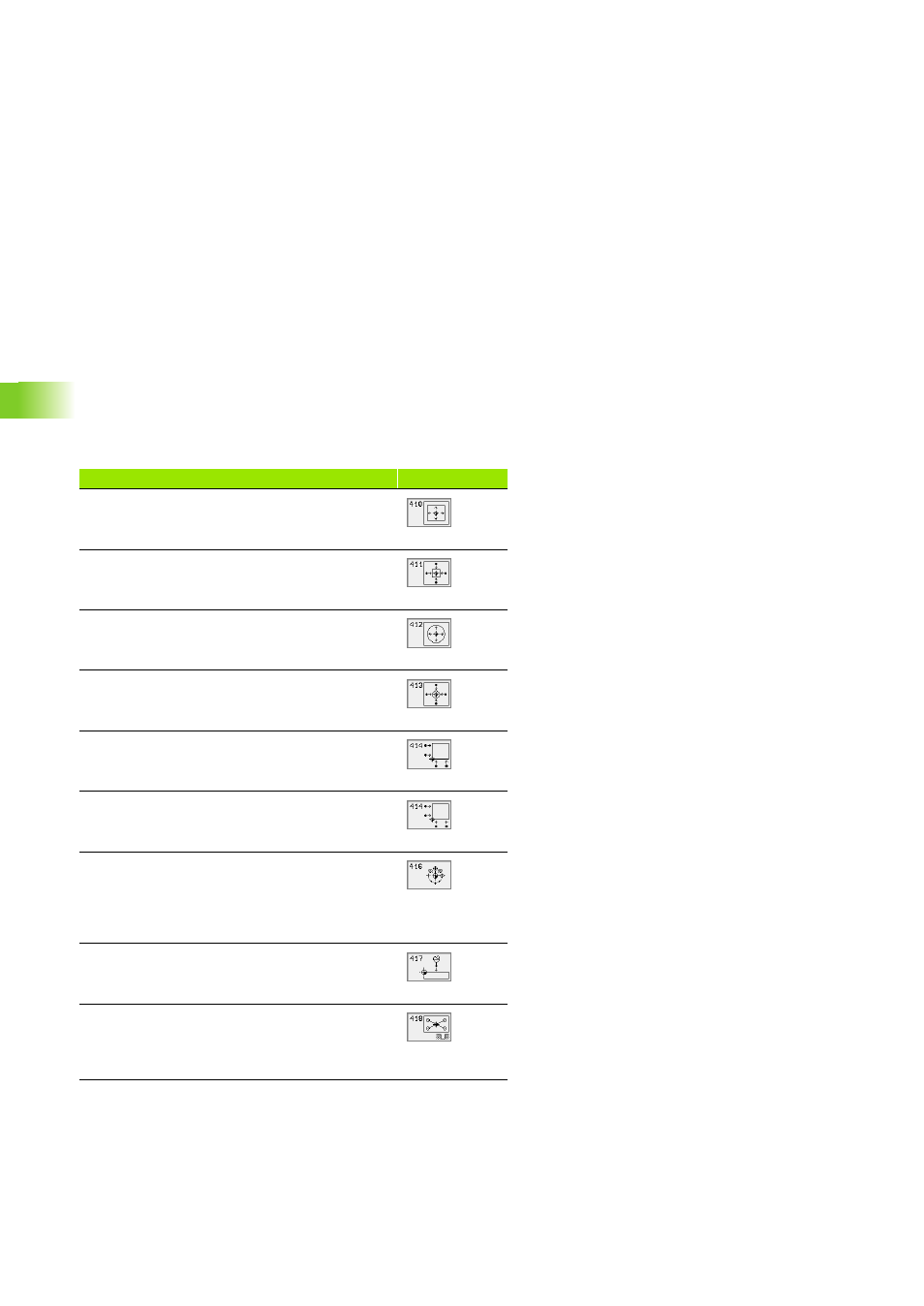

Ciclo Softkey
410 PTO. REF. CAJERA INTERIOR Longitud y
anchura de la cajera interior, fijar el centro de la
cajera como punto de referencia
411 PTO. REF. CAJERA EXTERIOR Longitud y
anchura de la cajera exterior, fijar el centro de la
cajera como punto de referencia
412 PTO. REF. CIRCULO INTERIOR Medir cua-
tro puntos cualquiera del interior del círculo, fijar
el centro del círculo como punto de referencia
413 PTO. REF. CIRCULO EXTERIOR Medir cua-
tro puntos cualquiera del exterior del círculo, fijar
el centro del círculo como punto de referencia
414 PTO. REF. ESQUINA EXTERIOR Medir dos
rectas exteriormente, fijar el punto de intersec-
ción de las rectas como punto de referencia
415 PTO. REF. ESQUINA INTERIOR Medir dos
rectas interiormente, fijar el punto de intersec-
ción de las rectas como punto de referencia
416 PTO. REF. CENTRO CIRCULO DE TALA-
DROS (2ª carátula de softkeys) Medir tres tala-
dros cualquiera sobre el círculo de taladros, fijar
el centro del círculo de taladros como punto de
referencia
417 PTO.REF. EJE PALPAC. (2ª carátula) Medir
cualquier posición en el eje de palpación y fijarla
como punto de referencia
418 PTO.REF. 4 TALADROS (2ª carátula de soft-
keys) Cada dos taladros medidos en cruz, fijar el
punto de intersección de las rectas de unión
como punto de referencia
