124 5 Digitalización
5.2 Pr
ogr
amación de los ciclos de digitalización
5.2 Programación de los ciclos de
digitalización
Selección de los ciclos de palpación
8 Pulsar la tecla TOUCH PROBE
8 El ciclo de digitalización deseado se selecciona mediante softkey
8 Para contestar las preguntas del diálogo del TNC: introducir los valo-
res correspondientes a través del teclado y confirmar con la tecla
ENT. Cuando el TNC tiene toda la información necesaria finaliza
automáticamente la definición del ciclo. Encontrará más información
sobre los distintos parámetros de introducción en la descripción del
ciclo correspondiente en este capítulo.
Determinar el campo de digitalización
Para la definición del campo de digitalización existen dos ciclos. Con el
ciclo 5 CAMPO se define un campo rectangular en el que se palpa la
pieza. En los palpadores analógicos se puede seleccionar alternativa-
mente a través del ciclo 15 CAMPO, una tabla de puntos en la cual
está determinado el límite del campo como un trazado poligonal con
cualquier forma.

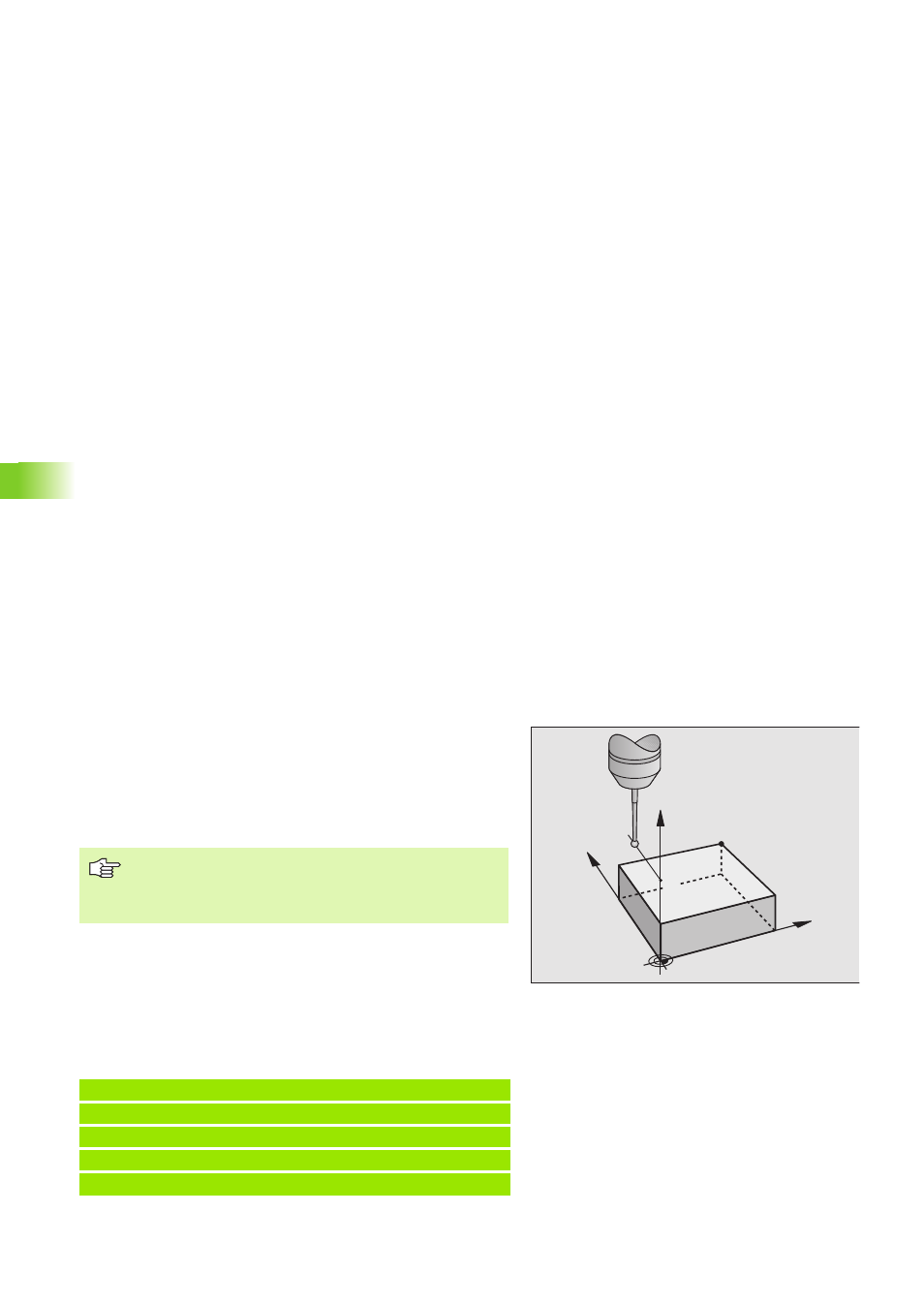

Determinación del campo de digitalización rectangular
El campo de digitalización se determina como un paralelepípedo medi-
ante la introducción de coordenadas mínimas y máximas en los tres
ejes principales X, Y y Z – igual que en la definición del bloque BLK
FORM (véase figura a la derecha).
8 Nombre del pgm con los datos de la digitalización : nombre del
fichero en el que están memorizados los datos de la digitalización
8 Eje TCH PROBE : programar el eje de palpación
8 Punto MIN del campo . Punto mínimo del campo en el que se digita-
liza
8 Punto MAX del campo : Punto máximo que se digitaliza en el campo
8 Altura de seguridad : posición en el eje de palpación en la cual
queda excluida un colisión entre el vástago y la pieza
Ejemplo
Para la configuración de la conexión de datos se introduce
en el menú de la pantalla el nombre completo del camino
de búsqueda, en el cual el TNC debe memorizar los datos
de la digitalización.
50 TCH PROBE 5.0 CAMPO
51 TCH PROBE 5.1 NOMBRE PGM: DATOS
52 TCH PROBE 5.2 Z X+0 Y+0 Z+0
53 TCH PROBE 5.3 Z X+10 Y+10 Z+2
54 TCH PROBE 5.4 ALTURA: +100
Y
X
Z
MAX
Z
S
MIN
