TNC 426, TNC 430 de HEIDENHAIN 139
5.3 Tipos de digitalización
LINEAS DE NIVEL con eje giratorio
En el ciclo se determina el punto de partida en el eje lineal (p.ej. X) y el
eje giratorio (p.ej. C). La secuencia de llegada se define de igual forma.

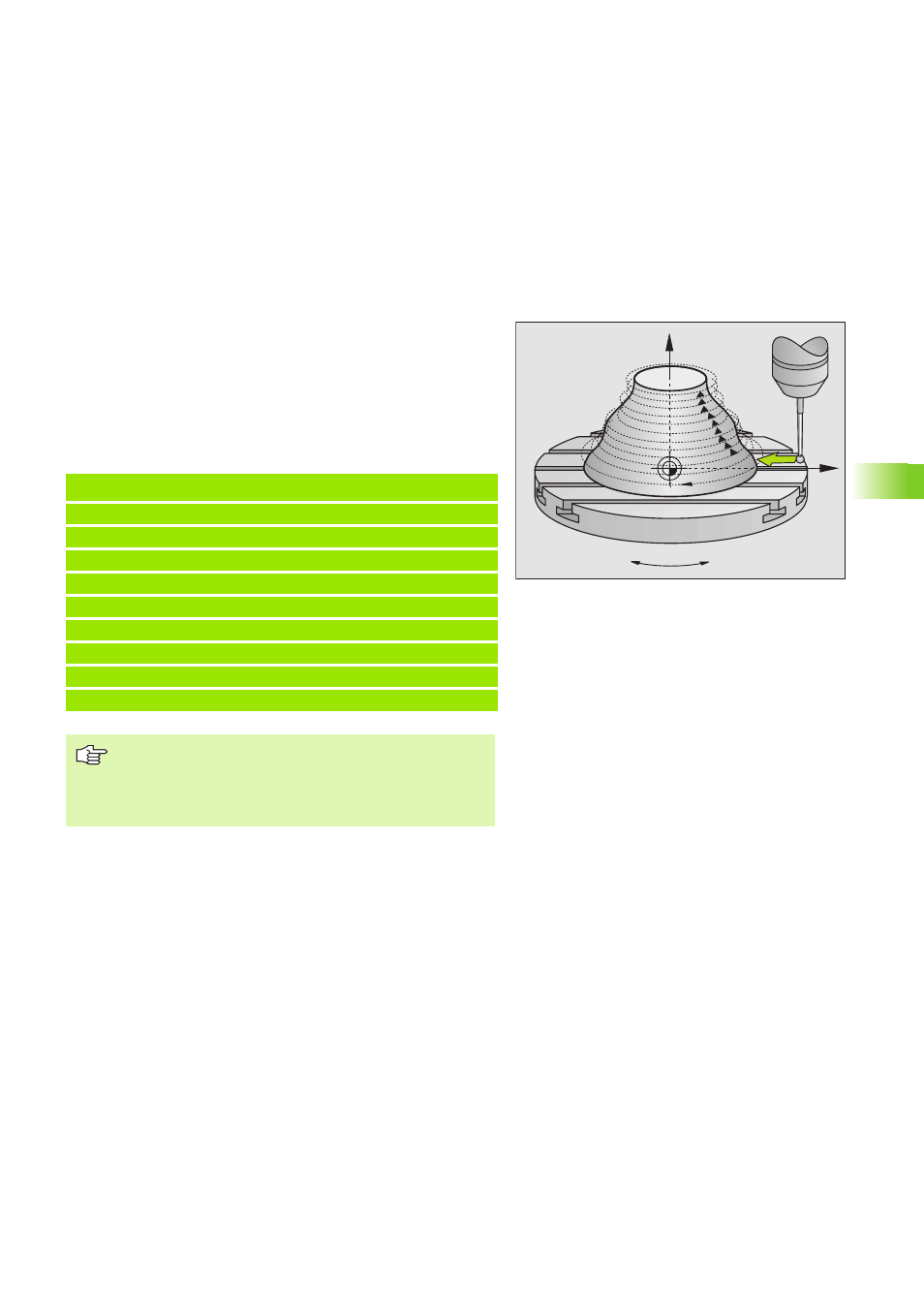

El palpador oscila entonces p.ej. en el plano X/C. Véase la figura abajo
a la derecha.
Este comportamiento también es apropiado para aquellas máquinas
que sólo disponen de dos ejes lineales (p.ej. Z/X) y un eje giratorio
(p.ej. C).
Ejemplo: frases NC
X
Z
C
30 TCH PROBE 5.0 CAMPO
31 TCH PROBE 5.1 PGM DIGIT: DATH
32 TCH PROBE 5.2 Z X-500 C+0 Z+0
33 TCH PROBE 5.3 X+50 C+360 Z+85
34 TCH PROBE 5.4 ALTURA: 100
. . .
60 TCH PROBE 7.0 LINEAS DE NIVEL
61 TCH PROBE 7.1 TIEMPO: 250 X+80 C+0
62 TCH PROBE 7.2 SECUENCIA X–/C+
63 TCH PROBE 7.3 RECORR. 0,3 DIST.L.: +0,5 DIST.P.: 0,5
La dirección de giro de los ejes giratorios determinada en
la secuencia de llegada es válida para todas las líneas de
nivel (líneas). A través de la dirección de giro se determina
si el siguiente fresado se realiza sincronizado o a contra-
marcha.
