66 3 Ciclos de palpación para la verificación automática de htas.
3.2 Fijación aut
o
mática de los punt
o
s de r
ef
er
encia

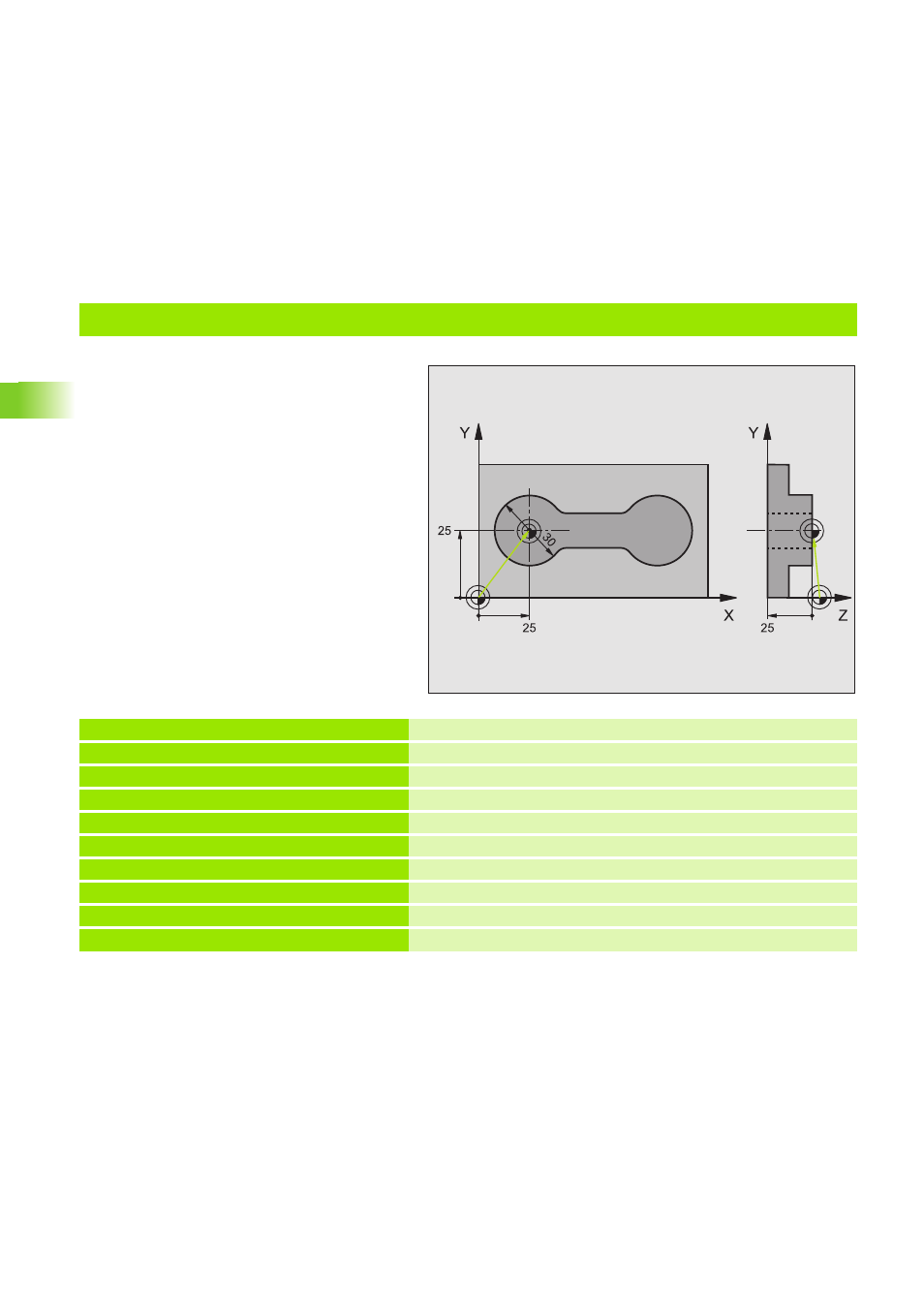

Ej.: Fijar el pto. de ref. en la arista superior de la pza. y en el centro de un segmento del círculo
0 BEGIN PGM CYC413 MM
1 TOOL CALL 0 Z Llamada a la herramienta 0 para determinar el eje de palpación
2 TCH PROBE 417 PTO. REF. EJE PALPACION Definición del ciclo para la fijación del punto de ref. en el eje de palpación
Q263=+25 ;1ER PUNTO 1ER EJE Punto de palpación: Coordenada X
Q264=+25 ;1ER PUNTO 2º EJE Punto de palpación: Coordenada Y
Q294=+25 ;1ER PUNTO 3ER EJE Punto de palpación: Coordenada Z
Q320=2 ;DIST. SEGURIDAD Distancia de seguridad adicional a MP6140
Q260=+20 ;ALTURA DE SEGURIDAD Altura sobre la cual se desplaza el eje de palpación sin colisionar
Q305=0 ;Nº EN LA TABLA Fijar la visualización
Q333=+0 ;PTO. DE REF. Fijar el eje del palpador a 0
