HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles - Manual (Página 33)

TNC 426, TNC 430 de HEIDENHAIN 21
2.5 Fijar el punt
o de r
ef
er
encia con palpador
es 3D

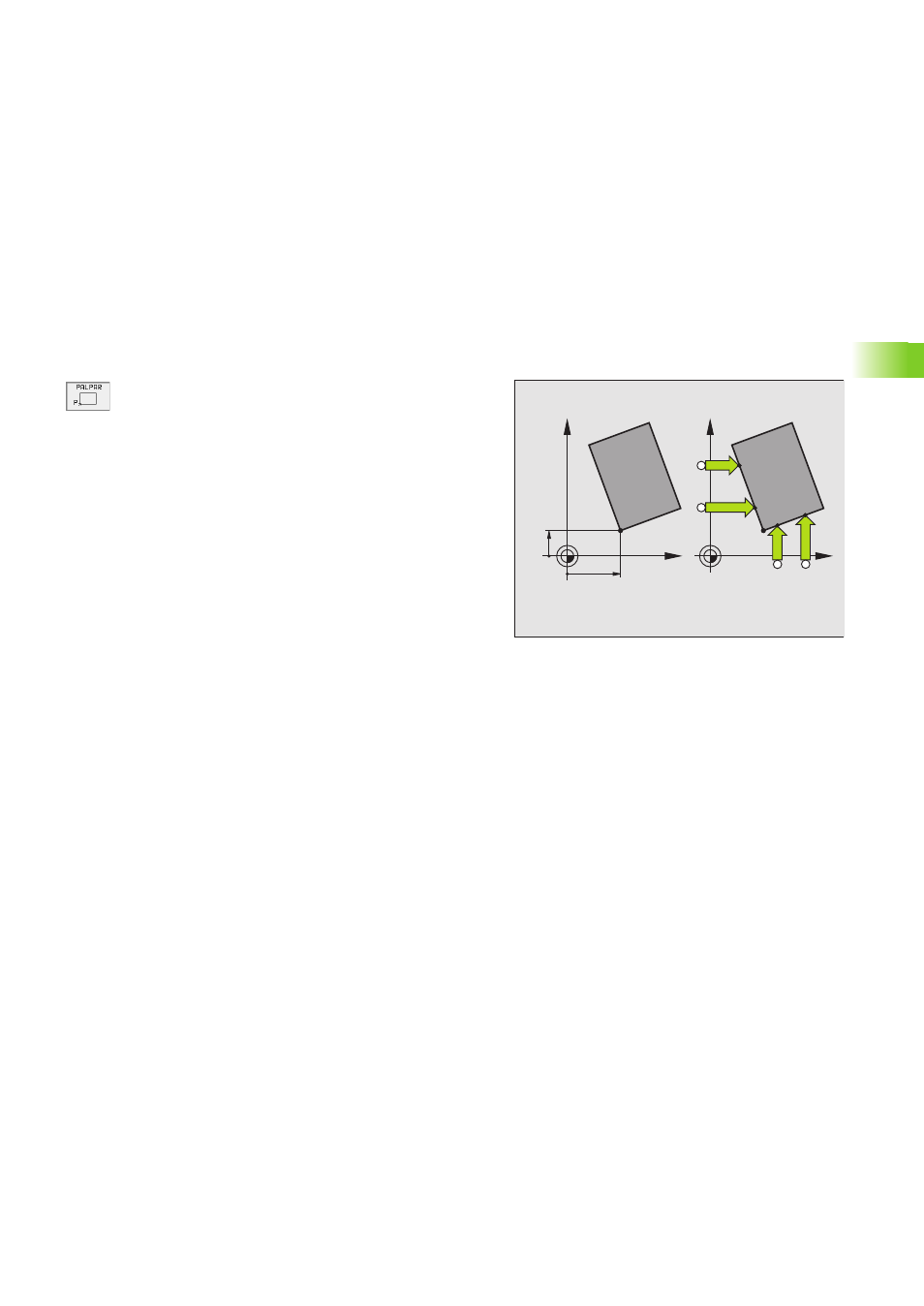

Aceptar una esquina como punto de referencia –
aceptar los puntos palpados para el giro básico
(véase figura a la derecha)
8 Seleccionar la función de palpación: pulsar la softkey
PALPAR P
8 ¿Puntos de palpación del giro básico ?: pulsar la tecla
ENT, para aceptar las coordenadas de los puntos de
palpación
8 Posicionar el palpador cerca del primer punto de palpa-
ción sobre la arista de la pieza que no ha sido palpada
en el giro básico
8 Seleccionar la dirección de palpación: Mediante soft-
key
8 Palpación: Accionar el pulsador externo de arranque
START
8 Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
8 Palpación: Accionar el pulsador externo de arranque
START
8 Punto de referencia: introducir las dos coordenadas
del punto de referencia, aceptar con la tecla ENT
8 Cancelar la función de palpación: pulsar la tecla END
Esquina como punto de referencia – no aceptar
los puntos palpados para el giro básico
8 Seleccionar la función de palpación: pulsar la softkey PALPAR P
8 ¿Puntos de palpación del giro básico ?: Se anula con la tecla NO ENT
(la pregunta del diálogo sólo aparece cuando se ha ejecutado antes
un giro básico)
8 Palpar las dos aristas cada una dos veces
8 Introducir las coordenadas del punto de referencia, aceptar con la
tecla ENT
8 Función de palpación: pulsar la tecla END
P
X=?
Y=?
X
Y
P
X
Y
