TNC 410, TNC 426, TNC 430 de HEIDENHAIN 79
3.3 Medición aut
o
mática de piezas

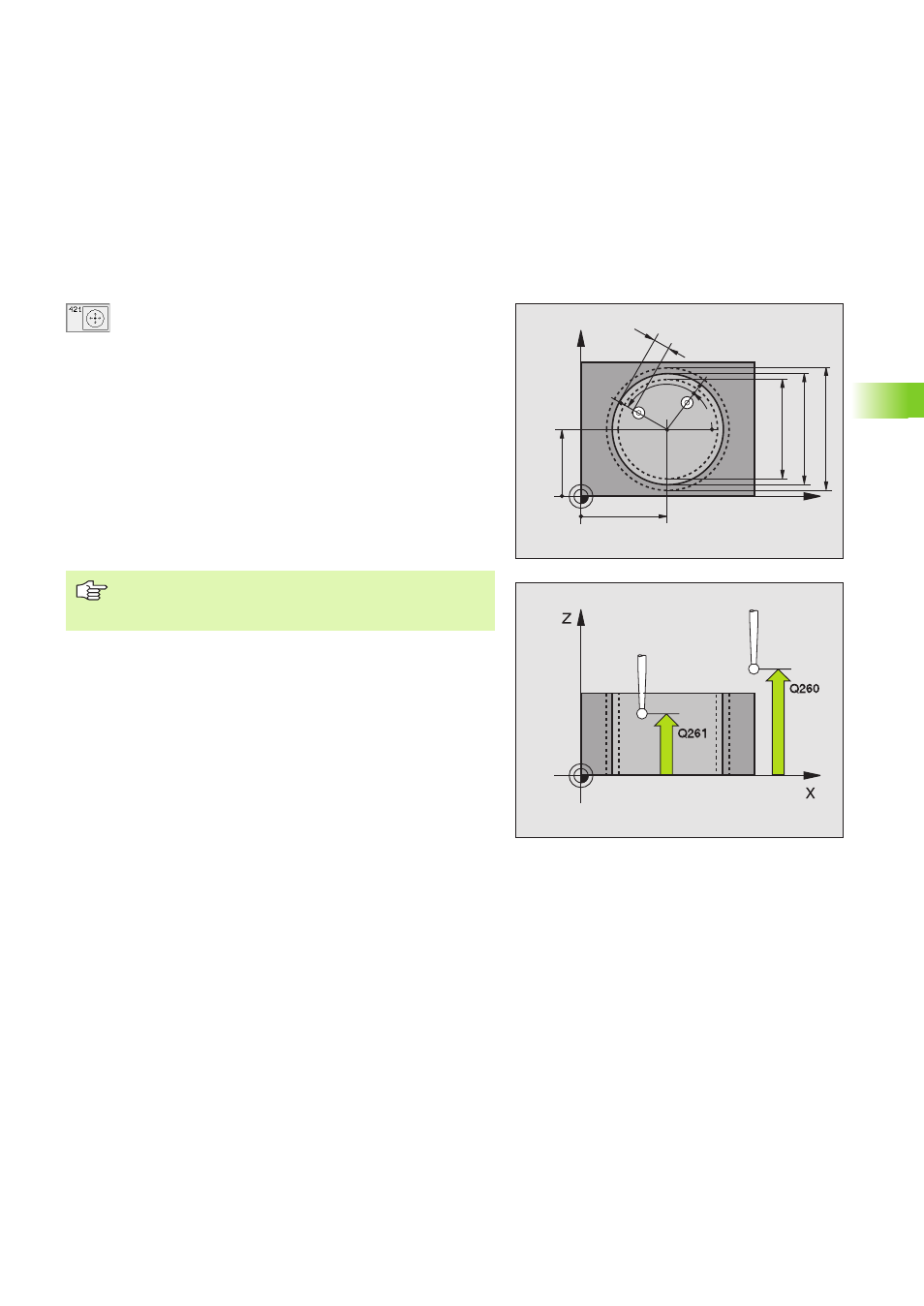

8 Centro 1er eje Q273 (valor absoluto): centro del tala-
dro en el eje principal del plano de mecanizado
8 Centro 2º eje Q274 (valor absoluto): centro del tala-
dro en el eje transversal del plano de mecanizado
8 Diámetro nominal Q262: introducir el diámetro del
taladro
8 Angulo inicial Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación
8 Paso angular Q247 (valor incremental): ángulo entre
dos puntos de medición, el signo del paso angular
determina la dirección del mecanizado (- = sentido
horario). Si se quieren medir arcos de círculo, deberá
programarse un paso angular menor a 90°
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
8 Medida máxima del taladro Q275: máximo diámetro
admisible del taladro (cajera circular)
8 Medida mínima del taladro Q276: diámetro mínimo
admisible del taladro (cajera circular)
8 Valor de tolerancia centro 1er eje Q279: desvia-
ción de posición admisible en el eje principal del plano
de mecanizado
8 Valor de tolerancia centro 2º eje Q280: desviación
de posición admisible en el eje transversal del plano
de mecanizado
X
Y
Q274 ±Q280
Q273 ±Q279
Q276
Q325
Q247
Q262 Q275
MP6140
+
Q320
Cuanto menor sea el paso angular programado, más
imprecisas seran las medidas del taladro calculadas por el
TNC. Valor de introducción mínimo: 5°.
