138 5 Digitalización
5.3 Tipos de digitalización
Palpador digital: Ciclo MEANDRO con eje giratorio

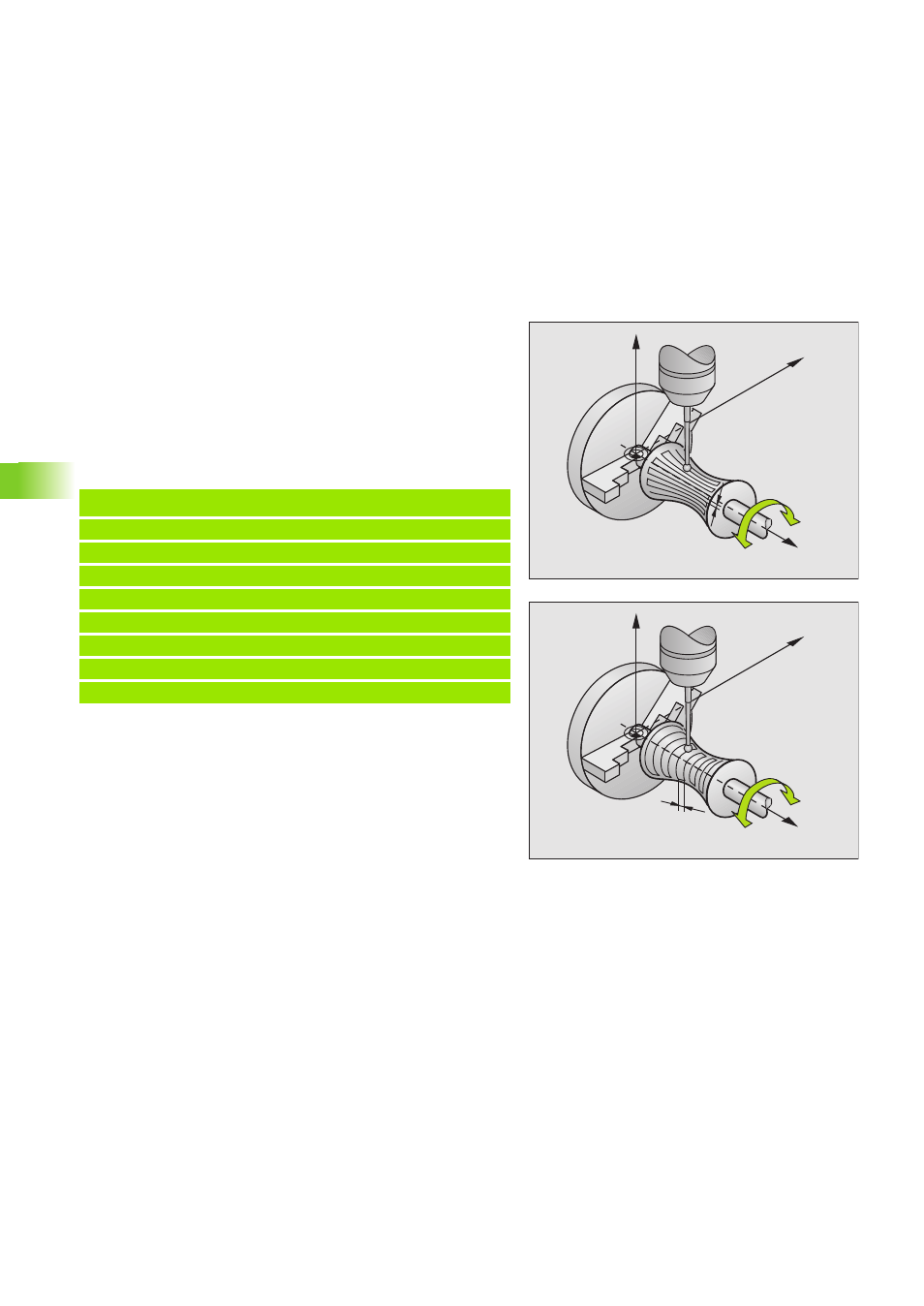

Si en el parámetro de introducción Dirección de líneas se ha definido
un eje lineal (p.ej. X), el TNC sigue conmutando al final de la línea el eje
determinado en el ciclo CAMPO (p.ej. A) según la distancia DIST.L. El
palpador oscila entonces p.ej. en el plano Z/X: véase figura arriba dcha.
Cuando se define un eje giratorio como dirección de líneas (p.ej. A), el
TNC sigue conmutando al final de la línea el eje lineal determinado en
el ciclo CAMPO (p.ej. X) según la distancia DIST.L. El palpador oscila
entonces p.ej. en el plano Z/A: véase la figura centro dcha.
Ejemplo: frases NC
Y
X
Z
L A
Y
X
Z
L
A
30 TCH PROBE 5.0 CAMPO
31 TCH PROBE 5.1 PGM DIGIT: DATRND
32 TCH PROBE 5.2 Z X+0 A+0 Z+0
33 TCH PROBE 5.3 X+85 A+270 Z+25
34 TCH PROBE 5.4 ALTURA: 100
. . .
60 TCH PROBE 6.0 MEANDRO
61 TCH PROBE 6.1 DIRECCION: A
62 TCH PROBE 6.2 RECORRIDO: 0,3 DIST.L: 0.5 DIST.P. 0,5
