60 3 Ciclos de palpación para la verificación automática de htas.
3.2 Fijación aut
o
mática de los punt
o
s de r
ef
er
encia
PTO. REF. CENTRO CIRCULO TALADROS
(ciclo de palpación 416, DIN/ISO: G416)

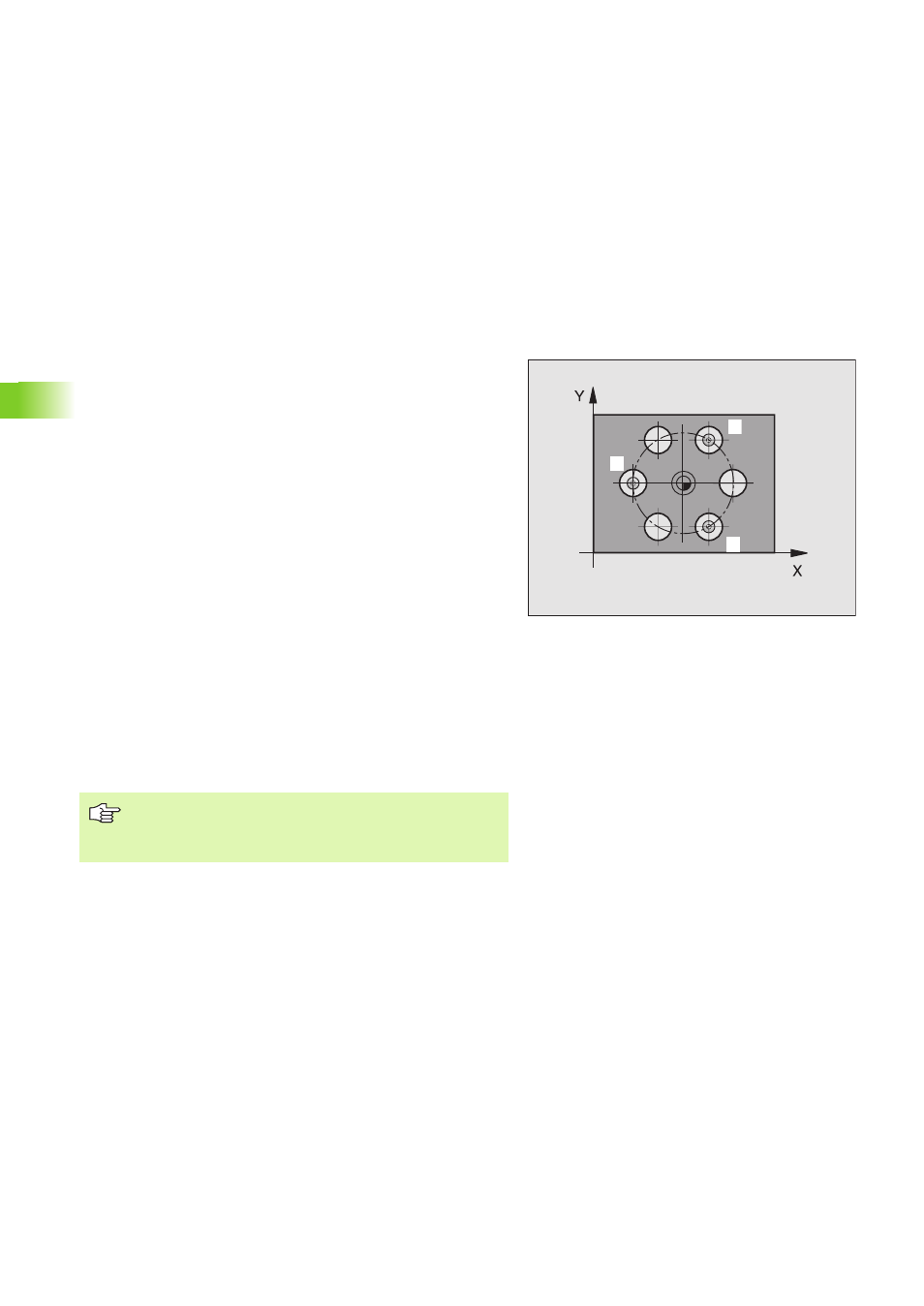

Con el ciclo de palpación 416 se calcula el centro de un círculo de tala-
dros mediante la medición de tres taladros y se fija dicho centro como
punto de referencia. Si se desea, el TNC también puede escribir el
punto central en una tabla de puntos cero.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) sobre el punto central pro-
gramado para el primer taladro
1
2 A continuación el palpador se desplaza a la altura de la medición
programada y registra mediante cuatro palpaciones el primer punto
central del taladro
3 Después el palpador retrocede a la altura de seguridad y posiciona
sobre el punto central programado del segundo taladro
2
4 El TNC desplaza el palpador a la altura de la medición programada
y registra mediante cuatro palpaciones el punto central del
segundo taladro
5 Después el palpador retrocede a la altura de seguridad y posiciona
sobre el punto central programado del tercer taladro
3
6 El TNC desplaza el palpador a la altura de la medición programada
y registra mediante cuatro palpaciones el punto central del tercer
taladro
7 Para finalizar el TNC hace retroceder al palpador a la altura de segu-
ridad y fija el punto de referencia en el centro del círculo de los tala-
dros o bién escribe las coordenadas del centro del círculo de los
taladros en la tabla de puntos cero activada
1
3
2
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
