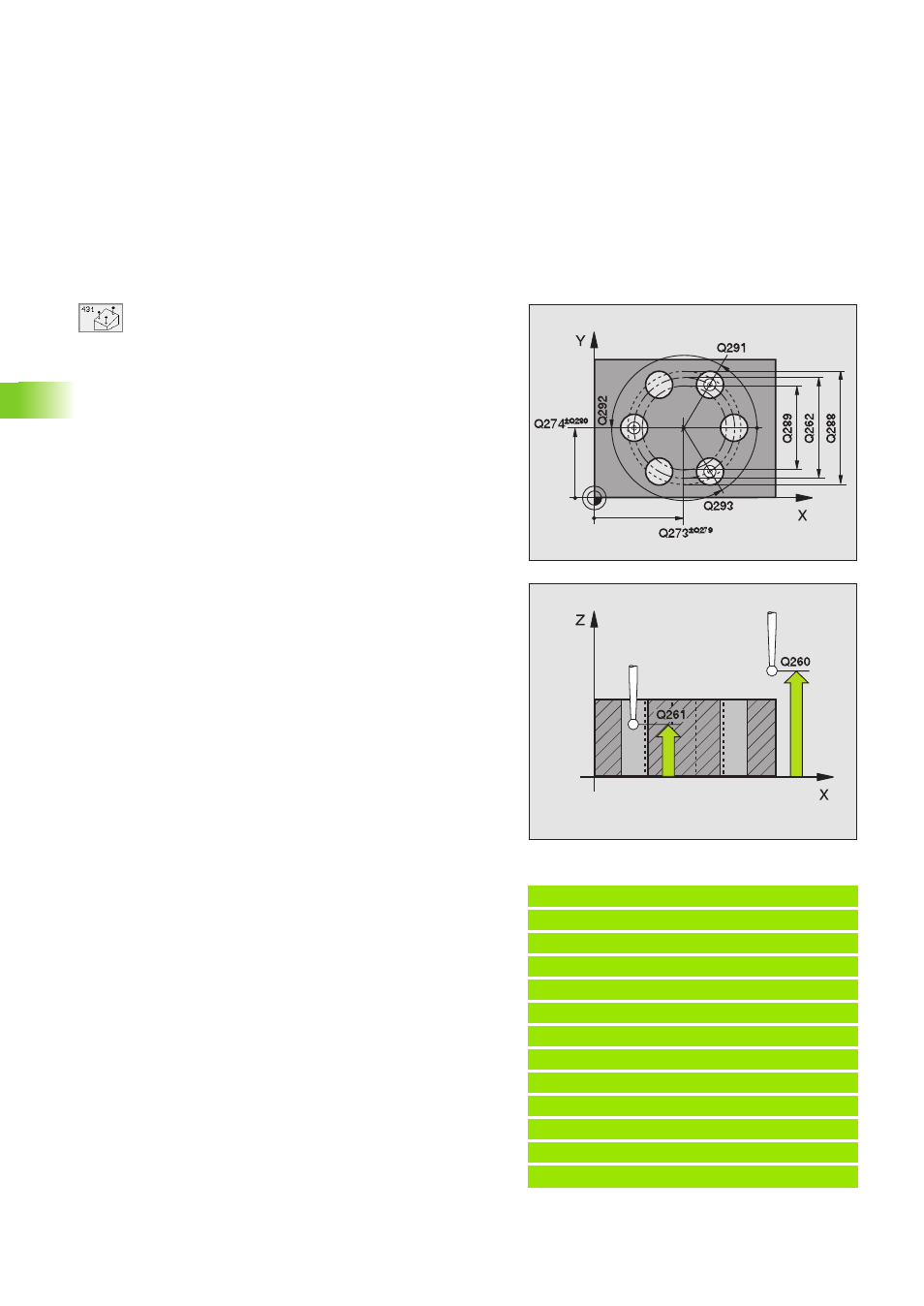

100 3 Ciclos de palpación para la verificación automática de htas.
3.3 Medición aut
o
mática de piezas
8 1er punto de medición del 1er eje Q263 (valor abso-
luto): coordenada del primer punto de palpación en el
eje principal del plano de mecanizado
8 1er punto de medición del 2º eje Q264 (valor abso-
luto): coordenada del primer punto de palpación en el
eje transversal del plano de mecanizado
8 1er punto de medición del 3er eje Q294 (absoluto):
coordenada del primer punto de palpación en el eje de
palpación
8 2º punto de medición del 1er eje Q265 (valor abso-
luto): coordenada del segundo punto de palpación en
el eje principal del plano de mecanizado
8 2º punto de medición del 2º eje Q266 (valor abso-
luto): coordenada del segundo punto de palpación en
el eje transversal del plano de mecanizado
8 2º punto de medición del 3er eje Q295 (valor abso-
luto): coordenada del segundo punto de palpación en
el eje de palpación
8 3er punto de medición del 1er eje Q296 (valor abso-
luto): coordenada del tercer punto de palpación en el
eje principal del plano de mecanizado
8 3er punto de medición del 2º eje Q297 (valor abso-
luto): coordenada del tercer punto de palpación en el
eje transversal del plano de mecanizado
8 3er punto de medición del 3er eje Q298 (valor abso-
luto): coordenada del tercer punto de palpación en el
eje de palpación
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Protocolo de medición Q281: determinar si el TNC
debe elaborar un protocolo de medición:
0: No elaborar ningún protocolo de medición
1: Elaborar el protocolo de medición: El TNC memo-
riza el fichero de protocolos TCHPR431.TXT en el
mismo directorio en el que está memorizado también
su programa de medición
Ejemplo:Frases NC
5 TCH PROBE 431 MEDIR PLANO
Q263=+20 ;1ER PUNTO 1ER EJE
Q264=+20 ;1ER PUNTO 2º EJE
Q294=-10 ;1ER PUNTO 3ER EJE
Q265=+50 ;2º PUNTO 1ER EJE
Q266=+80 ;2º PUNTO 2º EJE
Q295=+0 ;2º PUNTO 3ER EJE
Q296=+90 ;3ER PUNTO 1ER EJE
Q297=+35 ;3ER PUNTO 2º EJE
Q298=+12 ;3ER PUNTO 3ER EJE
Q320=0 ;DIST. SEGURIDAD
Q260=+5 ;ALTURA DE SEGURIDAD
Q281=1 ;PROTOCOLO MEDIDA
