HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles - Manual (Página 111)

TNC 410, TNC 426, TNC 430 de HEIDENHAIN 99
3.3 Medición aut
o
mática de piezas

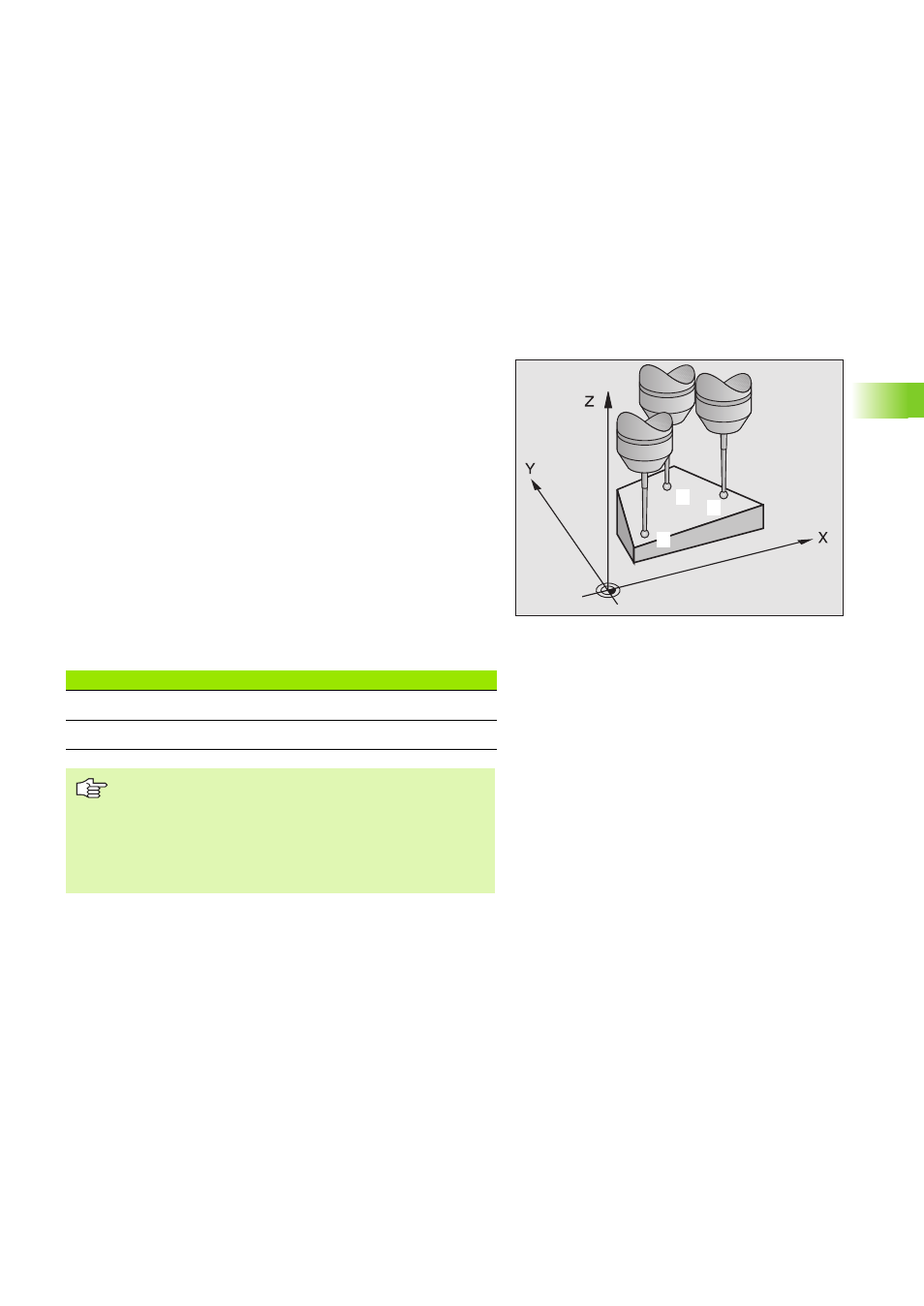

MEDIR PLANO (ciclo de palpación 431,
DIN/ISO: G431)
El ciclo de palpación 431 calcula el ángulo de un plano mediante la
medición de tres puntos y memoriza los valores en los parámetros del
sistema.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación pro-
gramado
1 y mide allí el primer punto del plano. Para ello, el TNC
desplaza el palpador según la distancia de seguridad en la dirección
opuesta a la palpación
2 A continuación el palpador retrocede a la altura de seguridad,
después en el plano de mecanizado al punto de palpación
2 y allí
mide el valor real del segundo punto del plano
3 A continuación el palpador retrocede a la altura de seguridad,
después en el plano de mecanizado al punto de palpación
3 y allí
mide el valor real del tercer punto del plano
4 Para finalizar el TNC retira el palpador a la altura de seguridad y
memoriza los valores angulares calculados en los siguientes pará-
metros Q:
2
3
1
Nº de parámetro Significado
Q158 Angulo del eje A
Q159 Angulo del eje B
Antes de la programación debe tenerse en cuenta
Antes de la definición del ciclo deberá programarse una
llamada a la herramienta para la definición del eje del pal-
pador.
Para que el TNC pueda calcular los valores angulares, los
tres puntos de la medición no deben estar sobre una recta.
