TNC 410, TNC 426, TNC 430 de HEIDENHAIN 77
3.3 Medición aut
o
mática de piezas
8 Dirección de desplazamiento 1 Q267: dirección
según la cual el palpador se aproxima a la pieza:
-1:Dirección de desplazamiento negativa
+1:Dirección de desplazamiento positiva

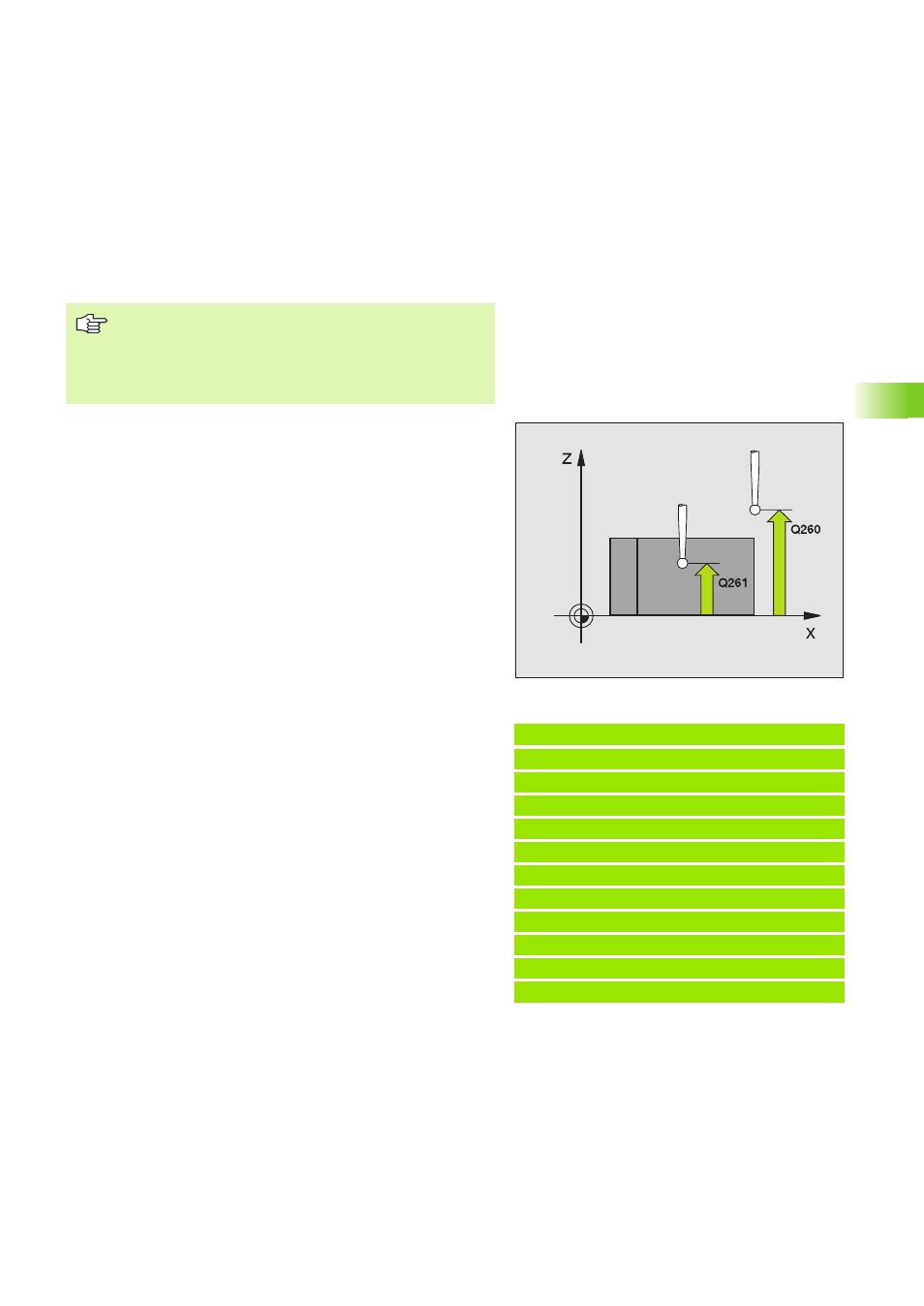

8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
8 Protocolo de medida Q281: Determinar si el TNC debe
elaborar un fichero de mediciones:
0: No elaborar ningún protocolo de medición
1: Elaborar el protocolo de medición: El TNC memo-
riza el fichero de protocolos TCHPR420.TXT en el
directorio en el cual está también memorizado su pro-
grama de medición
Con eje de palpación = atención con el eje de medi-
ción:
Cuando se mide el ángulo en la dirección del eje A se sel-
ecciona Q263 igual a Q265; cuando se mide el ángulo en
la dirección del eje B se programa Q263 distinto a Q264.
Ejemplo:Frases NC
5 TCH PROBE 420 MEDIR ANGULO
Q263=+10 ;1ER PUNTO 1ER EJE
Q264=+10 ;LONGITUD PUNTO 2º EJE
Q265=+15 ;2º PUNTO 1ER EJE
Q266=+95 ;2º PUNTO 2º EJE
Q272=1 ;EJE DE LA MEDICION
Q267=-1 ;DIRECCION DE DESPLAZAMIENTO
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+10 ;ALTURA DE SEGURIDAD
Q301=1 ;DESPLAZ. A ALTURA SEGURIDAD
Q281=1 ;PROTOCOLO MEDIDA
