90 3 Ciclos de palpación para la verificación automática de htas.
3.3 Medición aut
o
mática de piezas

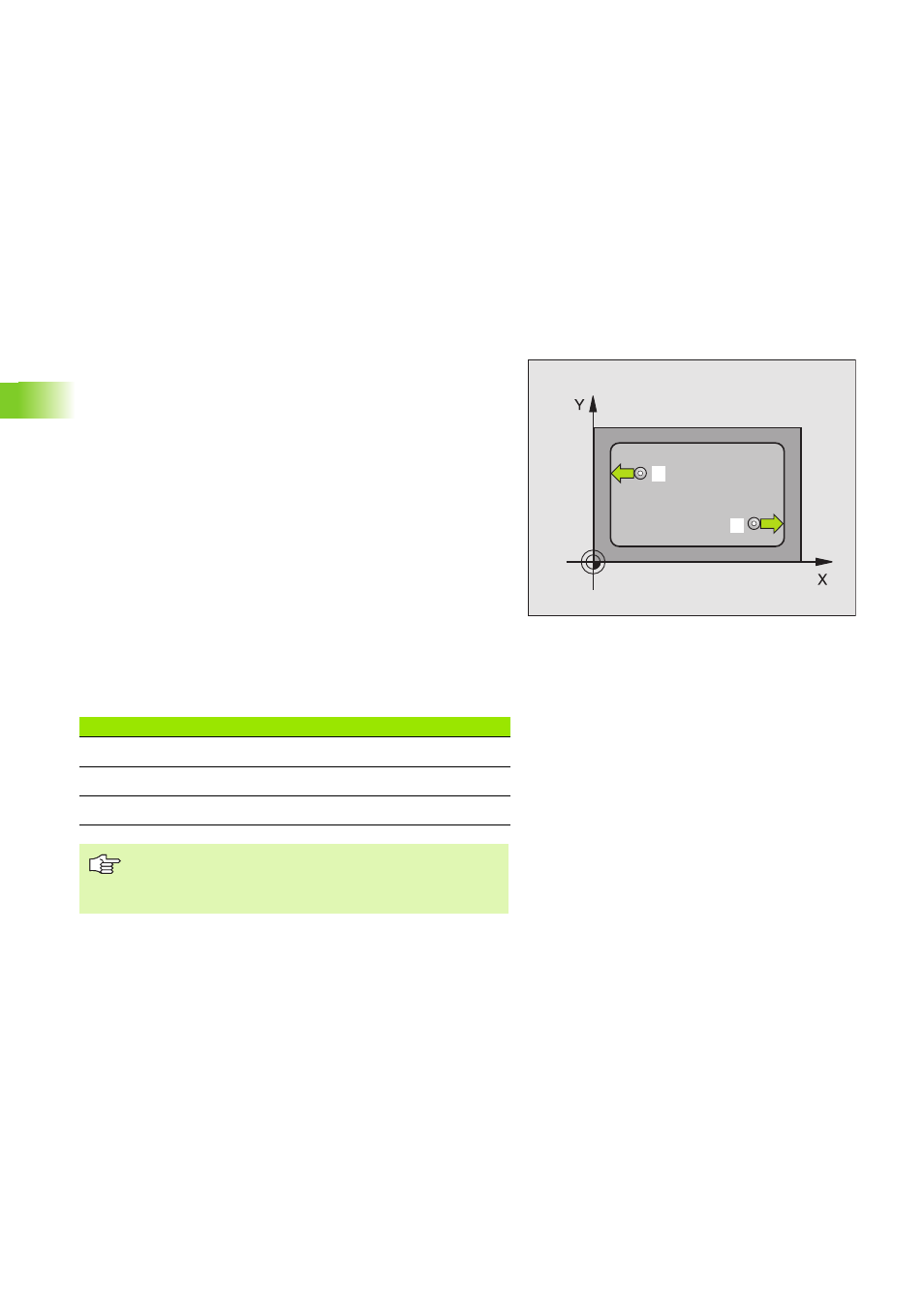

MEDIR ANCHURA INTERIOR (ciclo de
palpación 425, DIN/ISO: G425)
El ciclo de palpación 425 calcula la posición y la anchura de una ranura
(cajera). Si se han definido los valores de tolerancia correspondientes
en el ciclo, el TNC realiza una comparación del valor nominal y el real
y memoriza la diferencia en los parámetros del sistema.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación pro-
gramado
1 . El TNC calcula los puntos de palpación según las indi-
caciones en el ciclo y la distancia de seguridad indicada en MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 ó MP6360). La 1ª palpación es siempre en
la dirección positiva del eje programado
3 Si se programa una desviación para la segunda medición, el TNC
desplaza el palpador paralelo al eje hasta el siguiente punto de pal-
pación
2 y realiza allí el segundo proceso de palpación. Si no se pro-
grama una desviación, el TNC mide directamente la anchura en la
dirección opuesta
4 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
2
1
Nº de parámetro Significado
Q156 Valor real de la longitud medida
Q157 Valor real posición eje central
Q166 Desviación de la longitud medida
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
