88 3 Ciclos de palpación para la verificación automática de htas.
3.3 Medición aut
o
mática de piezas
8 Centro 1er eje Q273 (valor absoluto): centro de la isla
en el eje principal del plano de mecanizado
8 Centro 2º eje Q274 (valor absoluto): centro de la isla
en el eje transveral del plano de mecanizado
8 1ª lado Q282 (valor incremental): longitud de la isla,
paralela al eje principal del plano de mecanizado
8 2º lado Q283 (valor incremental): longitud de la isla,
paralela al eje transversal del plano de mecanizado
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
8 Medida máxima del 1er lado Q284: longitud máxima
admisible de la isla
8 Cota mínima 1er lado Q285: longitud mínima admisi-
ble de la isla
8 Cota máxima 2º lado Q286: anchura máxima admisi-
ble de la isla
8 Cota mínima 2º lado Q287: anchura mínima admisible
de la isla
8 Valor de tolerancia centro 1er eje Q279: desvia-
ción de posición admisible en el eje principal del plano
de mecanizado
8 Valor de tolerancia centro 2º eje Q280: desviación
de posición admisible en el eje transversal del plano
de mecanizado

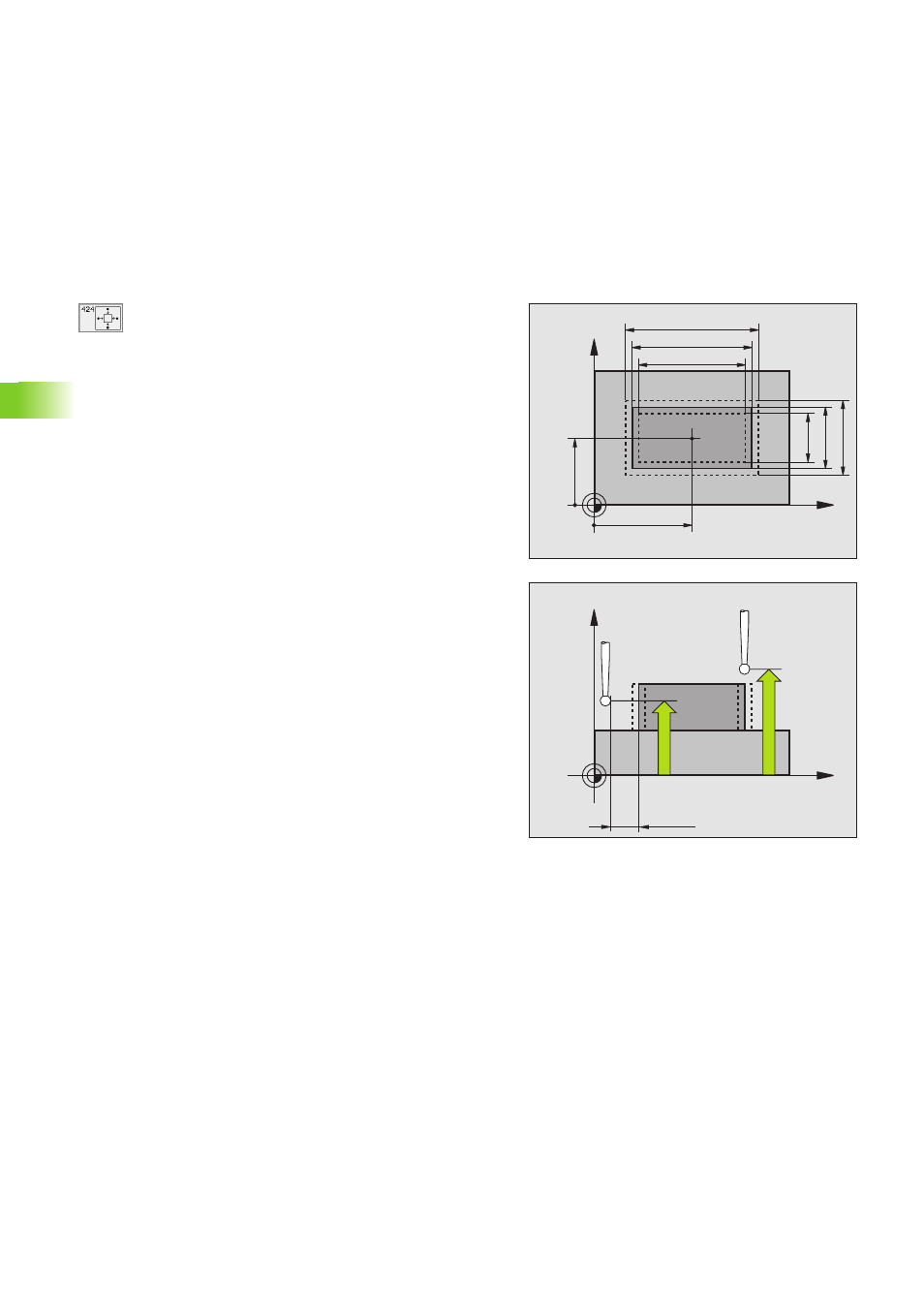

X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
