2.5 Fijar el punt
o de r
ef
er
encia con palpador
es 3D
Fijar el punto de referencia mediante taladros/
islas circulares

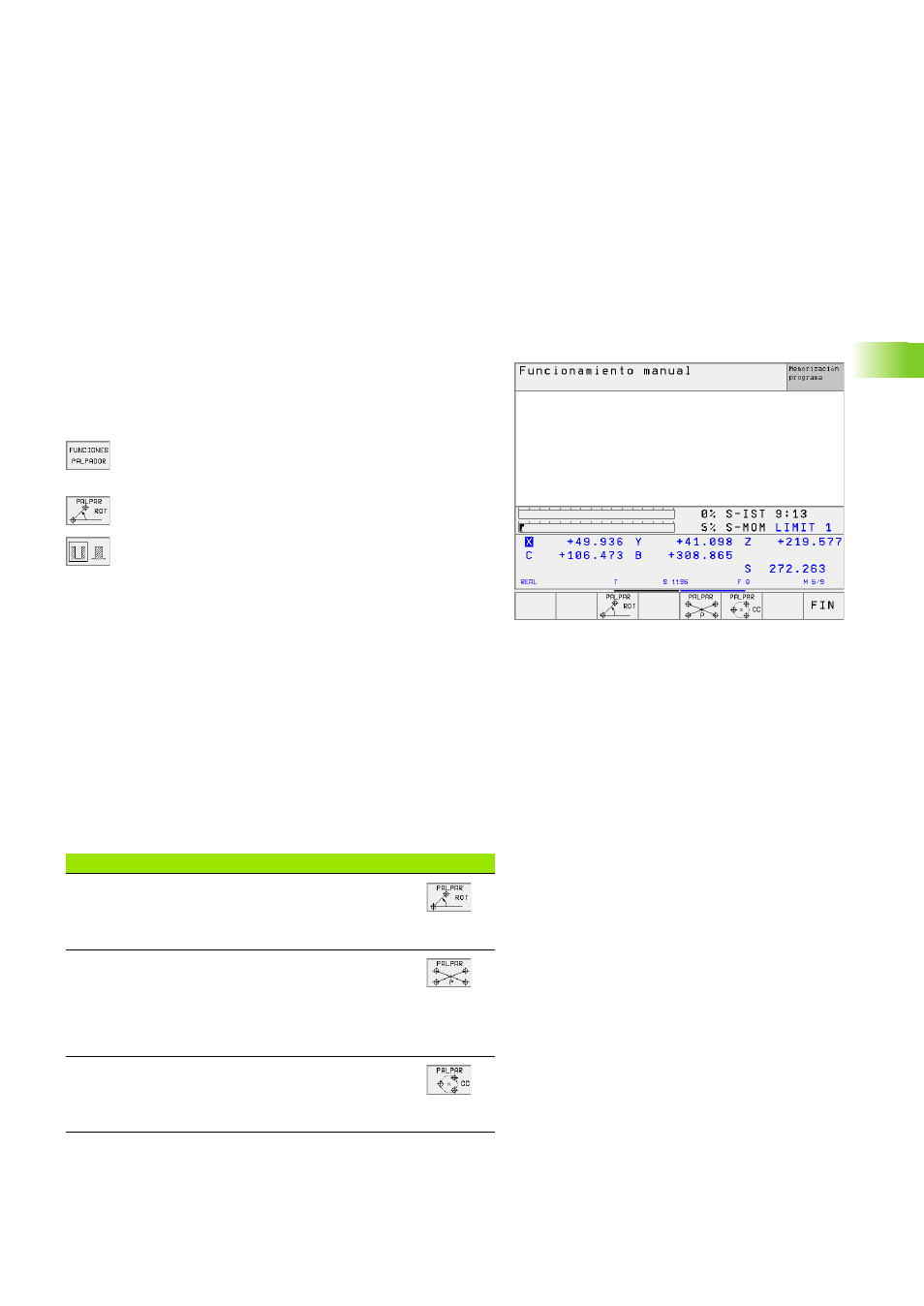

En una segunda carátula de softkeys se encuentran las softkeys que
se pueden utilizar para fijar el punto de referencia mediante taladros
o islas circulares.
Determinar si se palpa un taladro o una isla circular
8 Seleccionar la función de palpación: pulsar la softkey
FUNCION PALPAR, seguir conmutando la carátula de
softkeys
8 Seleccionar la función de palpación: p.ej. pulsar la soft-
key PALPAR ROT
8 Seleccionar taladros o islas circulares: el elemento
activado está recuadrado
Palpar taladros
Se realiza un posicionamiento previo aproximadamente en el centro
del taladro. Después de accionar el pulsador externo de arranque
START se palpan automáticamente cuatro puntos de la pared del tala-
dro.
A continuación el palpador se desplaza hasta el siguiente taladro y se
palpa de igual forma. El TNC repite este proceso hasta que se han pal-
pado todos los taladros para determinar el punto de referencia.
Palpar islas circulares
Posicionar el palpador cerca del primer punto de palpación de
la isla circular. Mediante softkey seleccionar la dirección de palpación,
realizar el proceso de palpación con el pulsador de arranque externo
START. Repetir el proceso cuatro veces en total.
Resumen
Ciclo Softkey
Giro básico mediante 2 taladros:
El TNC calcula el ángulo entre las rectas que unen los
puntos centrales de los taladros y la posición nominal
(eje de referencia angular)
Punto de referencia mediante 4 taladros:
El TNC calcula el punto de intersección de las dos rec-
tas que unen los dos primeros y los dos últimos tala-
dros palpados. Para ello palpar en cruz (como se repre-
senta en la softkey) ya que de lo contrario el TNC
calcula mal el punto de referencia
Punto central del círculo mediante 3 taladros:
El TNC calcula la trayectoria circular, sobre la que se
encuentran los 3 taladros y determina el punto central
del círculo para dicha trayectoria circular.
