68 3 Ciclos de palpación para la verificación automática de htas.
3.2 Fijación aut
o
mática de los punt
o
s de r
ef
er
encia

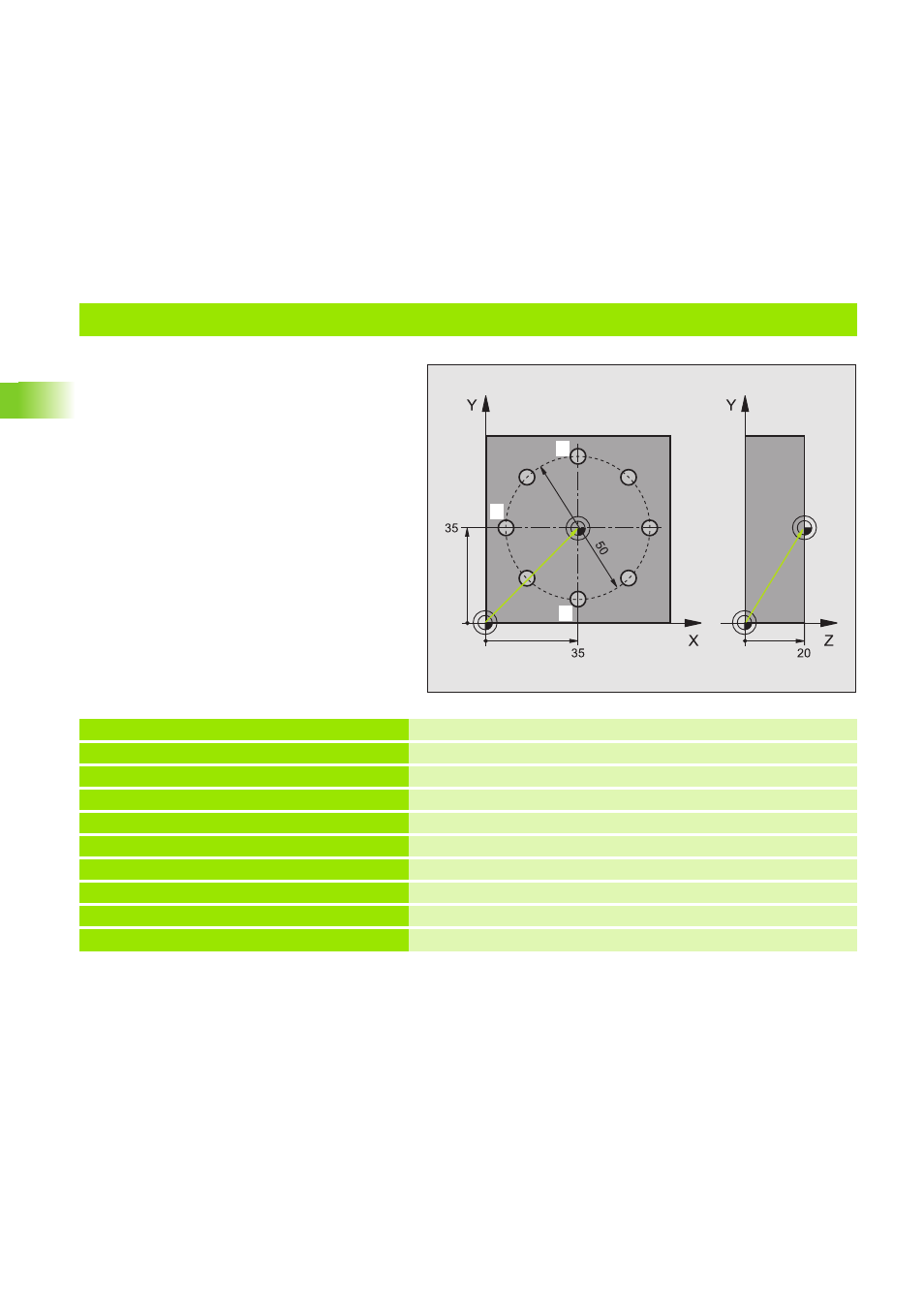

Ej.: Fijar el punto de ref. en la arista superior de la pieza y en el centro del círculo de taladros
El centro del círculo de taladros que se ha medido
se escribe en una tabla de puntos cero para su
posterior empleo.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 0 Z Llamada a la herramienta 0 para determinar el eje de palpación
2 TCH PROBE 417 PTO. REF. EJE PALPACION Definición del ciclo para la fijación del pto. de ref. en el eje de palpación
Q263=+7,5 ;1ER PUNTO 1ER EJE Punto de palpación: Coordenada X
Q264=+7,5 ;LONGITUD PUNTO 2º EJE Punto de palpación: Coordenada Y
Q294=+25 ;LONGITUD PUNTO 3ER EJE Punto de palpación: Coordenada Z
Q320=0 ;DIST. SEGURIDAD Distancia de seguridad adicional a MP6140
Q260=+50 ;ALTURA DE SEGURIDAD Altura sobre la cual se desplaza el eje de palpación sin colisionar
Q305=1 ;Nº EN LA TABLA Introducir la coordenada Z en la tabla de puntos cero
Q333=+0 ;PTO. DE REF. Fijar el eje del palpador a 0
