TNC 410, TNC 426, TNC 430 de HEIDENHAIN 103
3.3 Medición aut
o
mática de piezas

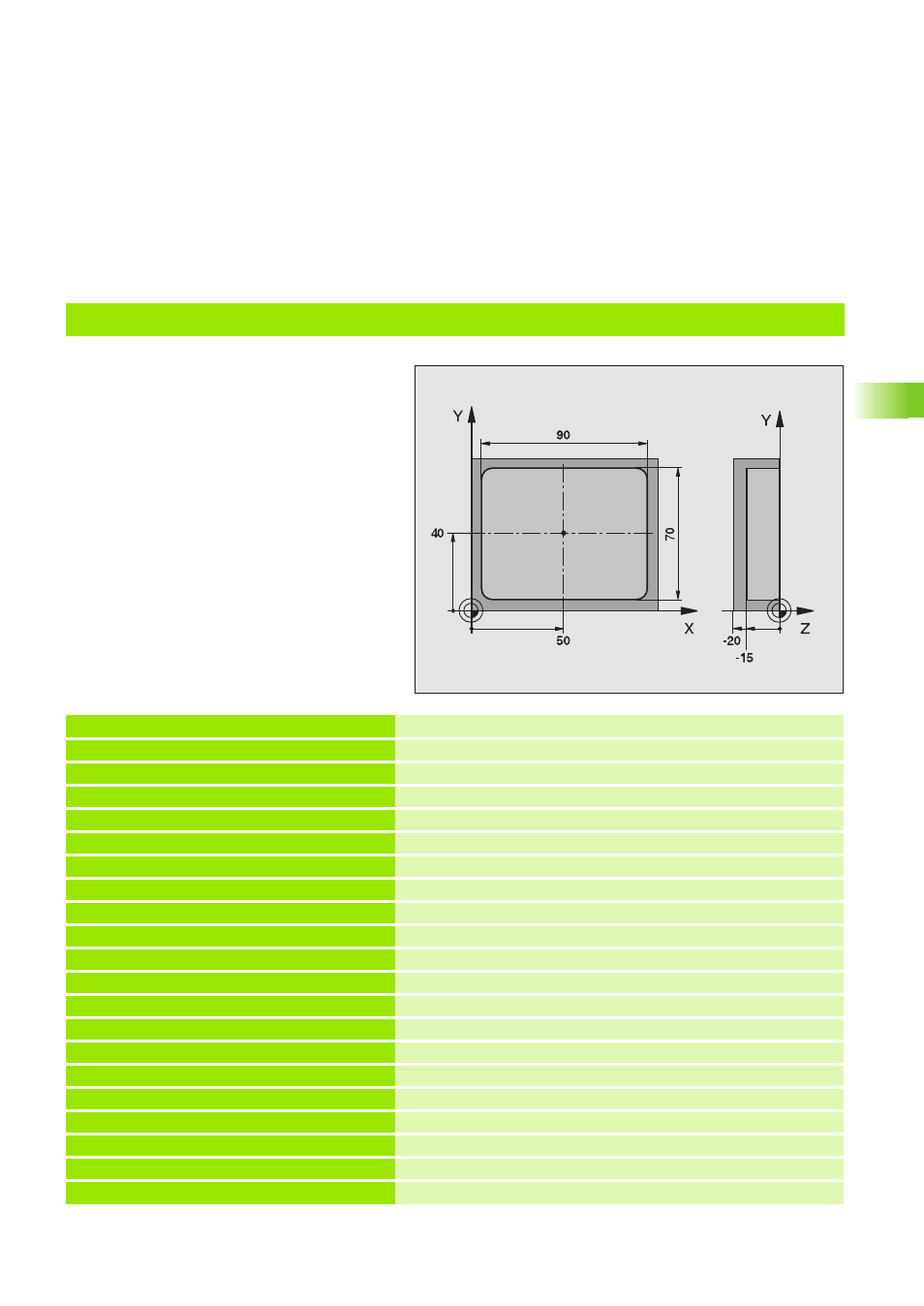

Ejemplo: Medir cajera rectangular, y grabar los resultados de la medición
0 BEGIN PGM BSMESS MM
1 TOOL CALL 1 Z Llamada al palpador
2 L Z+100 R0 F MAX Retirar el palpador
3 TCH PROBE 423 MEDIR RECTANGULO INTERIOR
Q273=+50 ;CENTRO 1ER EJE
Q274=+40 ;CENTRO 2º EJE
Q282=90 ;LONGITUD 2º LADO Longitud nominal en X
Q283=70 ;LONGITUD 2º LADO Longitud nominal en Y
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURIDAD
Q284=90,15 ;COTA MÁXIMA LONGITUD 2º LADO Tamaño máx. en X
Q285=89,95 ;COTA MÍNIMA LONGITUD 2º LADO Tamaño mín. en X
Q286=70,1 ;COTA MÁXIMA LONGITUD 2º LADO Tamaño máx. en Y
Q287=69,9 ;COTA MINIMA LONGITUD 2º LADO Tamaño mín. en Y
Q279=0,15 ;TOLERANCIA 1ER CENTRO Desviación admisible de la posición en X
Q280=0,1 ;TOLERANCIA 2º CENTRO Desviación admisible de la posición en Y
Q281=1 ;PROTOCOLO MEDIDA Emitir el fichero de mediciones
Q309=0 ;PARO DEL PGM SI ERROR Cuando se sobrepase la tolerancia no emitir aviso de error
Q330=0 ;NUMERO DE HTA. Sin supervisión de la hta.
