52 3 Ciclos de palpación para la verificación automática de htas.
3.2 Fijación aut
o
mática de los punt
o
s de r
ef
er
encia

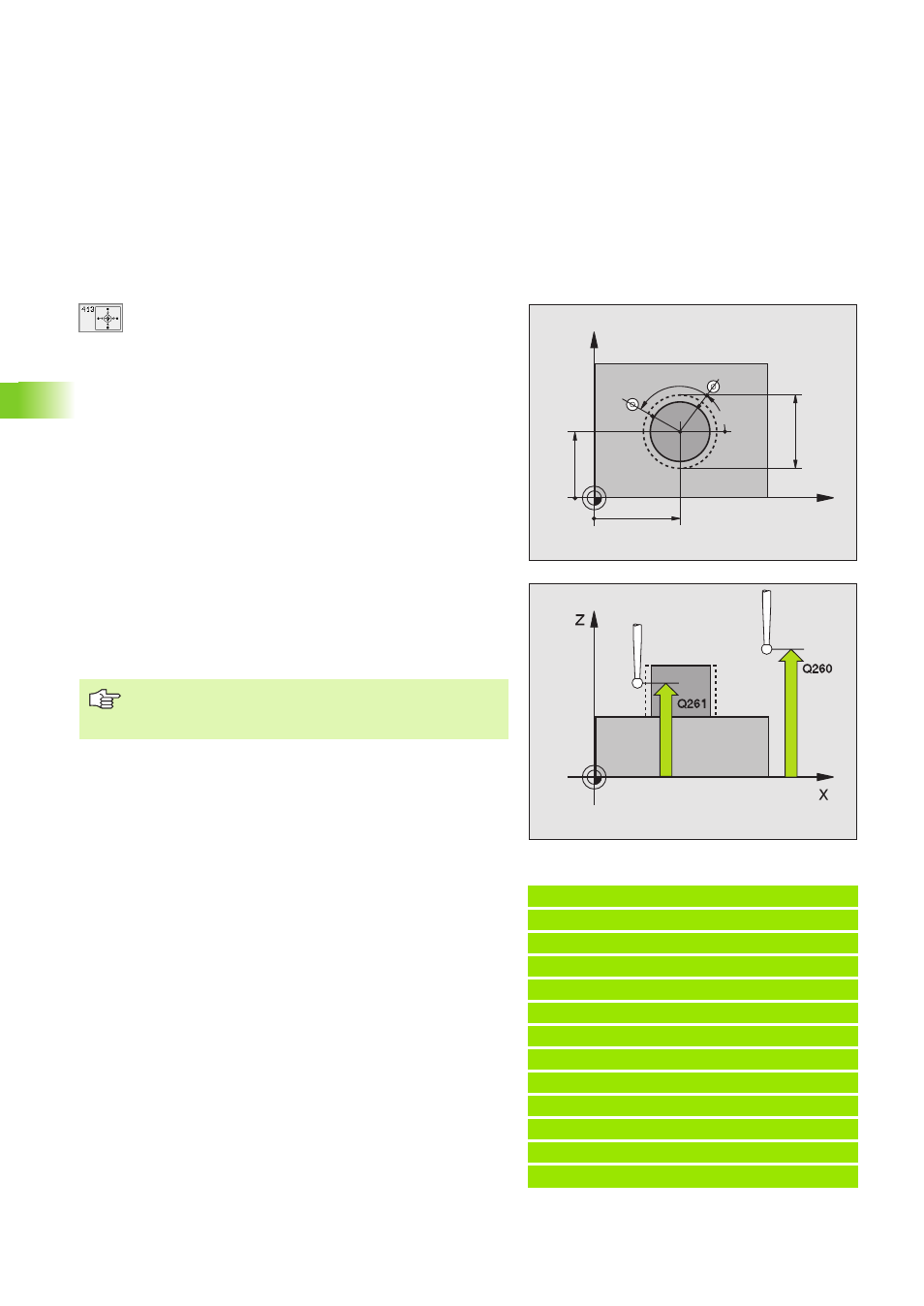

8 Centro 1er eje Q321 (valor absoluto): centro de la isla
en el eje principal del plano de mecanizado
8 Centro 2º eje Q322 (valor absoluto): centro de la isla
en el eje transveral del plano de mecanizado. Cuando
se programa Q322 = 0, el TNC orienta el centro del
taladro sobre el eje Y positivo, cuando Q322 es
distinto de 0, el TNC orienta el centro del taladro
sobre la posición nominal
8 Diámetro nominal Q262: diámetro aproximado de la
cajera isla. Introducir mejor un valor superior al esti-
mado
8 Angulo inicial Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación
8 Paso angular Q247 (valor incremental): ángulo entre
dos puntos de medición, el signo del incremento
angular determina la dirección de giro (- = sentido
horario), con la cual el palpador se desplaza al sigui-
ente punto de medición. Si se quieren medir arcos de
círculo, deberá programarse un paso angular menor a
90°
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
Ejemplo:Frases NC
5 TCH PROBE 413 PTO. REF. CIRCULO EXTERIOR
Q321=+50 ;CENTRO 1ER EJE
Q322=+50 ;CENTRO 2º EJE
Q262=65 ;DIAMETRO NOMINAL
Q325=+0 ;ANGULO INICIAL
Q247=90 ;INCREMENTO ANGULAR
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURIDAD
Q305=15 ;Nº EN LA TABLA
Q331=+0 ;PTO. DE REF.
Q332=+0 ;PTO. DE REF.
X
Y
Q322
Q321
Q262
Q325
Q247
Cuanto menor sea el paso angular programado, más
impreciso será el punto de referencia calculado por el TNC.
Valor de introducción mínimo: 5°.
