64 3 Ciclos de palpación para la verificación automática de htas.
3.2 Fijación aut
o
mática de los punt
o
s de r
ef
er
encia

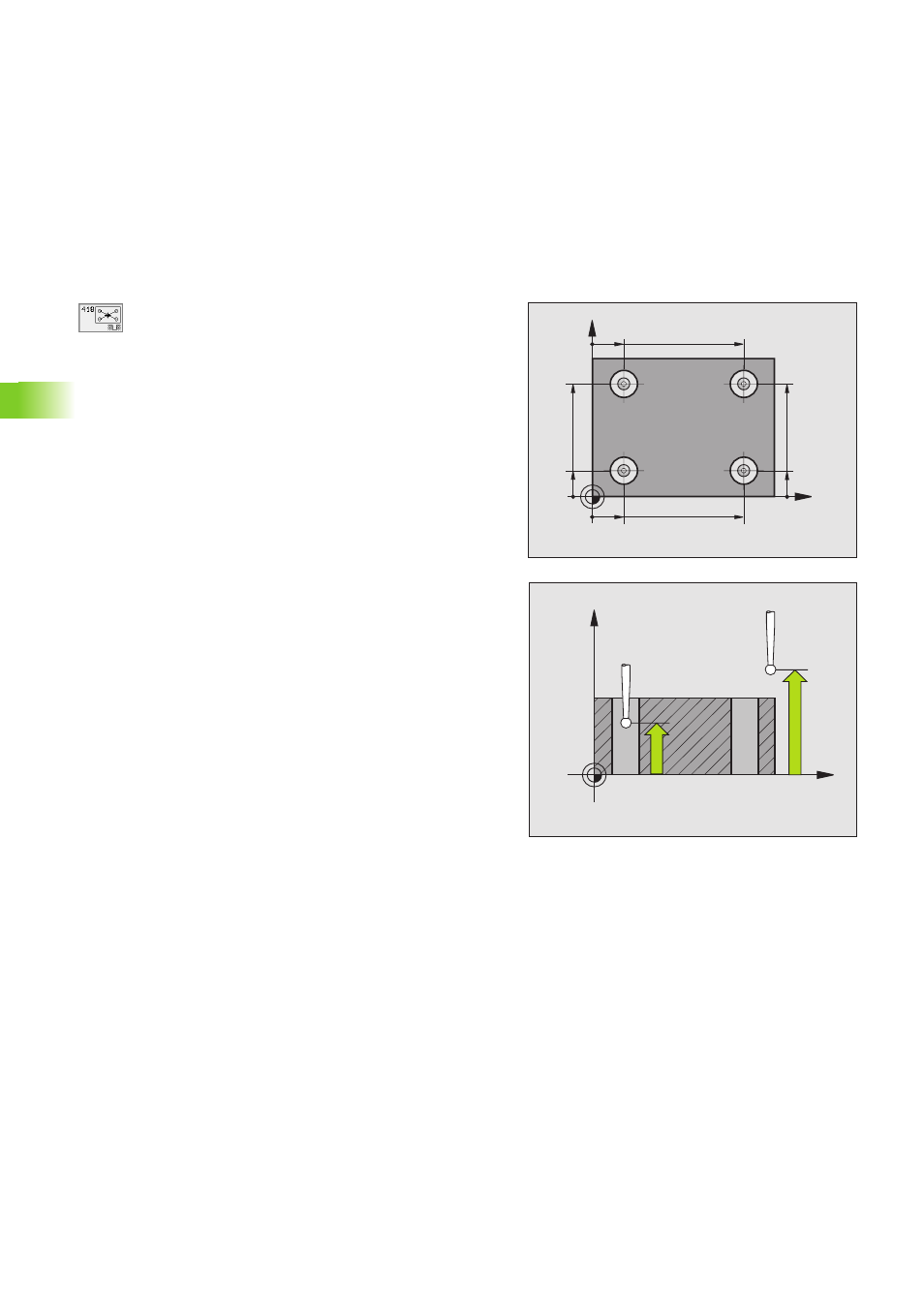

8 1er centro 1er eje Q268 (valor absoluto): centro del
1er taladro en el eje principal del plano de mecanizado
8 1er centro 2º eje Q269 (valor absoluto): centro del
1er taladro en el eje transversal del plano de mecani-
zado
8 2º centro 1er eje Q270 (valor absoluto): centro del
2º taladro en el eje principal del plano de mecanizado
8 2º centro 2º eje Q271 (valor absoluto): centro del 2º
taladro en el eje transversal del plano de mecanizado
8 3er centro 1er eje Q316 (valor absoluto): centro del
3er taladro en el eje principal del plano de mecanizado
8 3er centro 2º eje Q317 (valor absoluto): centro del
3er taladro en el eje transversal del plano de mecani-
zado
8 4º centro 1er eje Q318 (valor absoluto): centro del
4º taladro en el eje principal del plano de mecanizado
8 4º centro 2º eje Q319 (valor absoluto): centro del 4º
taladro en el eje transversal del plano de mecanizado
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
