14 2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
2.2 Ca
libr
ación de
l palpador digital

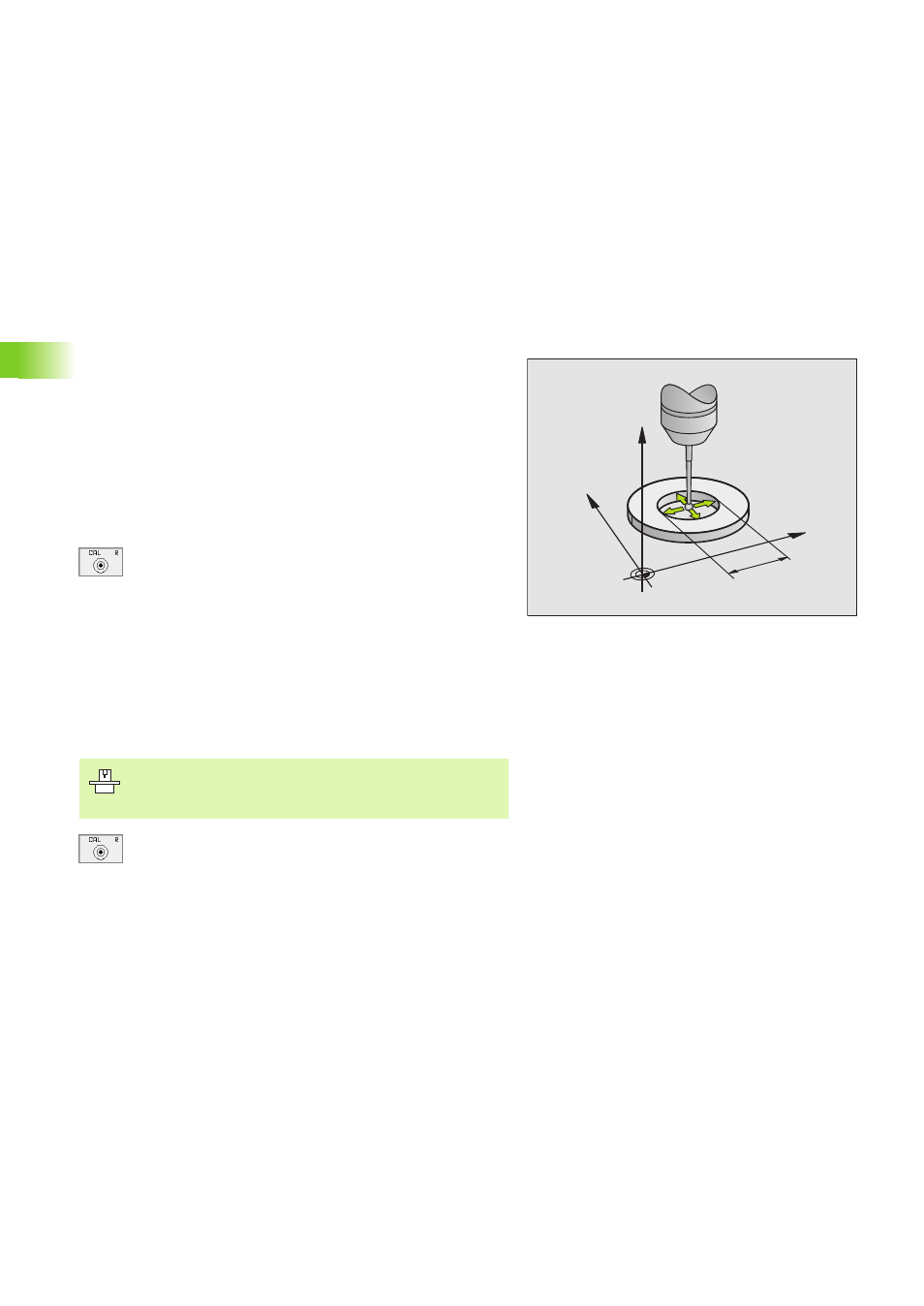

Calibración del radio activo y ajuste de la
desviación del palpador
Normalmente el eje de palpación no coincide exactamente con el
eje del cabezal. La desviación entre el eje del palpador y el eje del cabe-
zal se ajusta automáticamente mediante esta función de calibración.
Con esta función el palpador 3D gira 180°. El giro lo ejecuta una
función auxiliar que determina el constructor de la máquina en el pará-
metro MP6160.
La medición de la desviación del palpador se realiza después de cali-
brar el radio de la bola de palpación.
8 Posicionar la bola de palpación en funcionamiento manual en el
interior del anillo de ajuste
8 Seleccionar la función de calibración para el radio de la
bola de palpación y la desviación media del palpador:
pulsar la softkey CAL. R
8 Seleccionar el eje de la hta. e introducir el radio del
anillo de ajuste
8 Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada direc-
ción de los ejes una posición del interior del anillo y
calcula el radio activo de la bola de palpación.
8 Si se quiere cancelar ahora la función de calibración,
se pulsa la softkey FIN
8 Determinar la desviaciónmedia de la bola de palpación:
pulsar la softkey 180°. El TNC gira el palpador 180°
8 Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada direc-
ción de los ejes una posición del interior del anillo y
calcula la desviación del palpador
Y
X
Z
10
El constructor de la máquina debe preparar el TNC para
poder calcular la desviación de la bola de palpación. ¡Roga-
mos consulten el manual de su máquina!
