HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles - Manual (Página 57)

TNC 410, TNC 426, TNC 430 de HEIDENHAIN 45
3.2 Fijación aut
o
mática de los punt
o
s de r
ef
er
encia

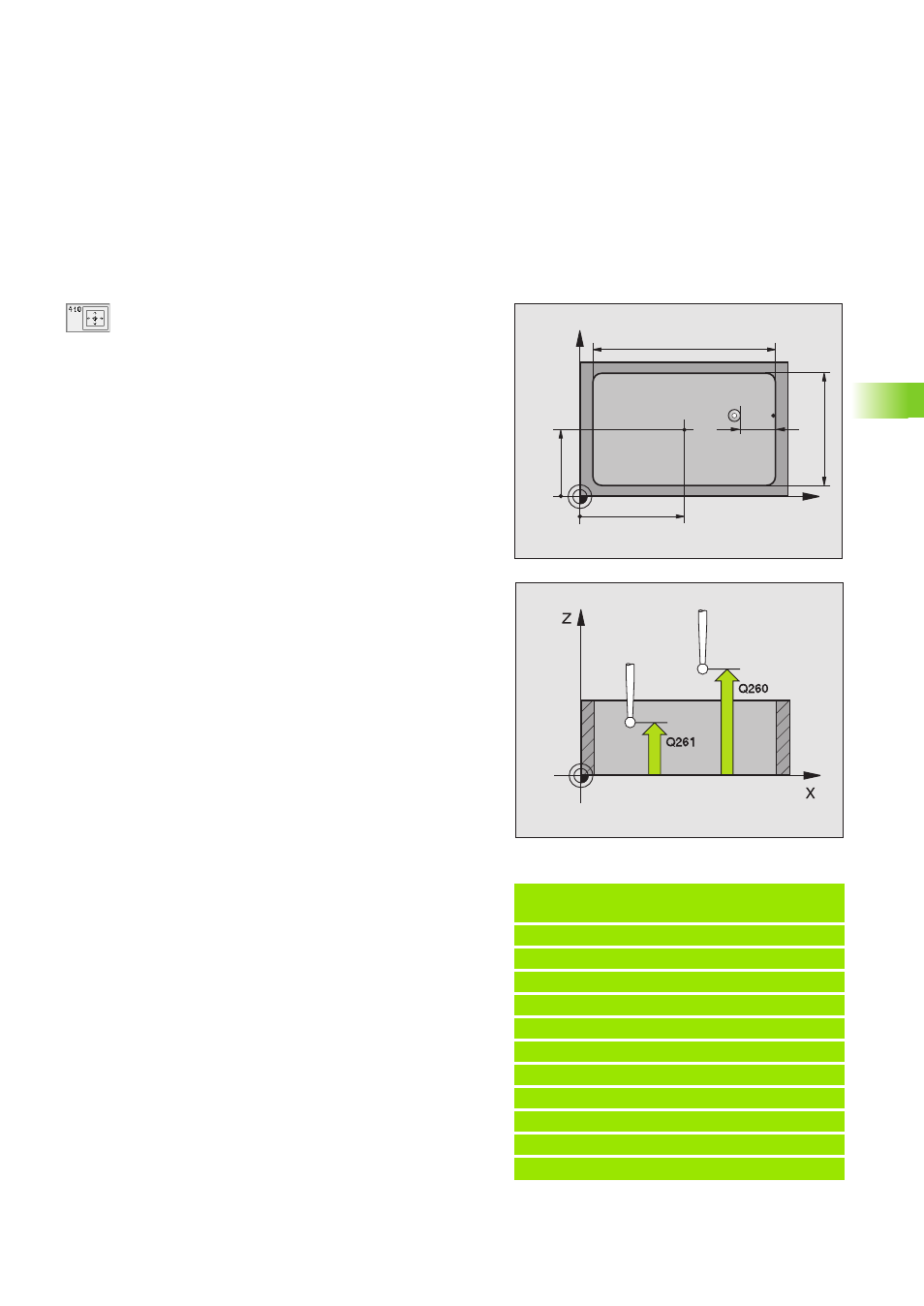

8 Centro 1er eje Q321 (valor absoluto): centro de la
cajera en el eje principal del plano de mecanizado
8 Centro 2º eje Q322 (valor absoluto): centro de la
cajera en el eje transversal del plano de mecanizado
8 1ª lado Q323 (valor incremental): longitud de la
cajera, paralela al eje principal del plano de mecani-
zado
8 2º lado Q324 (valor incremental): longitud de la
cajera, paralela al eje transversal del plano de mecani-
zado
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
8 Número del punto cero en la tabla Q305: indicar el
número en la tabla de puntos cero, en el cual se quie-
ren memorizar las coordenadas del centro de la
cajera. Cuando se programa Q305=0, el TNC fija
automáticamente la visualización de forma que el
nuevo punto de referencia esté en el centro de la
cajera
8 Nuevo punto de ref. en el eje principal Q331
(valor absoluto): coordenada en el eje principal sobre
la cual el TNC fija el centro que se ha calculado para la
cajera. Ajuste inicial = 0
8 Nuevo punto de referencia en el eje transversal
Q332 (valor absoluto): coordenada en el eje transver-
sal sobre la cual el TNC debe fijar el centro que se ha
calculado para la cajera. Ajuste inicial = 0
Ejemplo:Frases NC
5 TCH PROBE 410 PTO. REF. CAJERA RECTANG.
INTERIOR
Q321=+50 ;CENTRO 1ER EJE
Q322=+50 ;CENTRO 2º EJE
Q323=60 ;LONGITUD 2º LADO
Q324=20 ;LONGITUD 2º LADO
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURIDAD
Q305=10 ;Nº EN LA TABLA
Q331=+0 ;PTO. DE REF.
Q332=+0 ;PTO. DE REF.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
