22 2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
2.5 Fijar el punt
o de r
ef
er
encia con palpador
es 3D

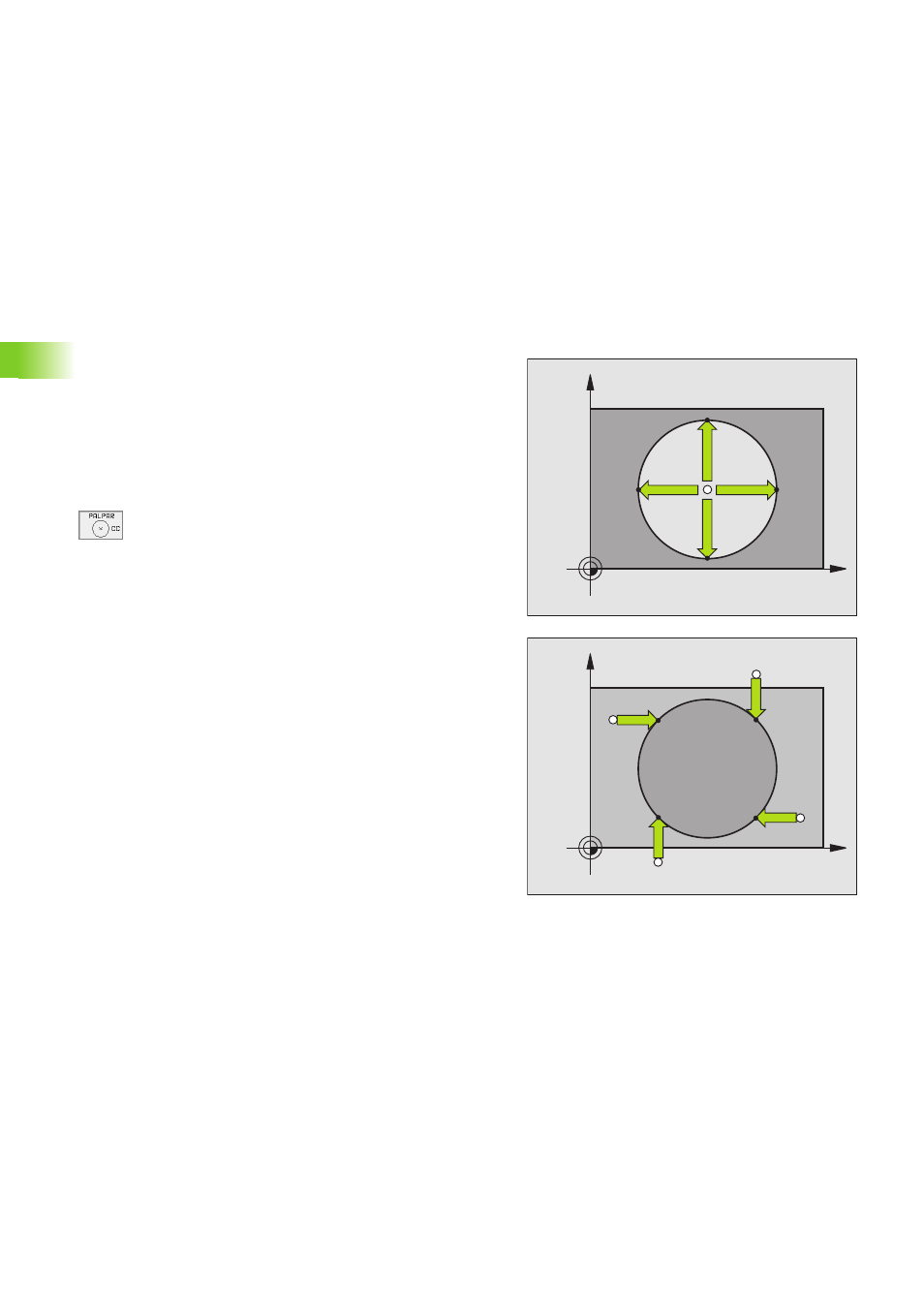

Punto central del círculo como punto de
referencia
Como punto de referencia se pueden fijar puntos centrales de tala-
dros, cajeras circulares, cilindros, islas, islas circulares, etc,
Círculo interior:
El TNC palpa la pared interior del círculo en las cuatro direcciones de
los ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser cualquiera.
8 Posicionar la bola de palpación aprox. en el centro del círculo
8 Seleccionar la función de palpación: pulsar la softkey
PALPAR CC
8 Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador palpa sucesivamente
4 puntos de la pared interior del círculo
8 Para trabajar con compensación por orientación a 180°
(sólo en máquinas con orientación del cabezal,
depende de MP6160) pulsar la softkey 180° y palpar
de nuevo 4 puntos en la pared interior del círculo
8 Para trabajar sin compensación por orientación a 180°:
pulsar la tecla END
8 Punto de referencia: Introducir en la ventana del menú
las dos coordenadas del punto central del círculo,
aceptar con la tecla ENT
8 Cancelar la función de palpación: pulsar la tecla END
Círculo exterior:
8 Posicionar la bola de palpación cerca del primer punto de palpación
fuera del
círculo
8 Seleccionar la dirección de palpación: Seleccionar la softkey corre-
spondiente
8 Palpación: Accionar el pulsador externo de arranque START
8 Repetir el proceso de palpación para los 3 puntos restantes. Veáse
la fig. de abajo a la dcha.
8 Introducir las coordenadas del punto de referencia, aceptar con la
tecla ENT
Después de la palpación, el TNC visualiza en pantalla las coordenadas
actuales del punto central del círculo y el radio del mismo PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
