58 3 Ciclos de palpación para la verificación automática de htas.
3.2 Fijación aut
o
mática de los punt
o
s de r
ef
er
encia

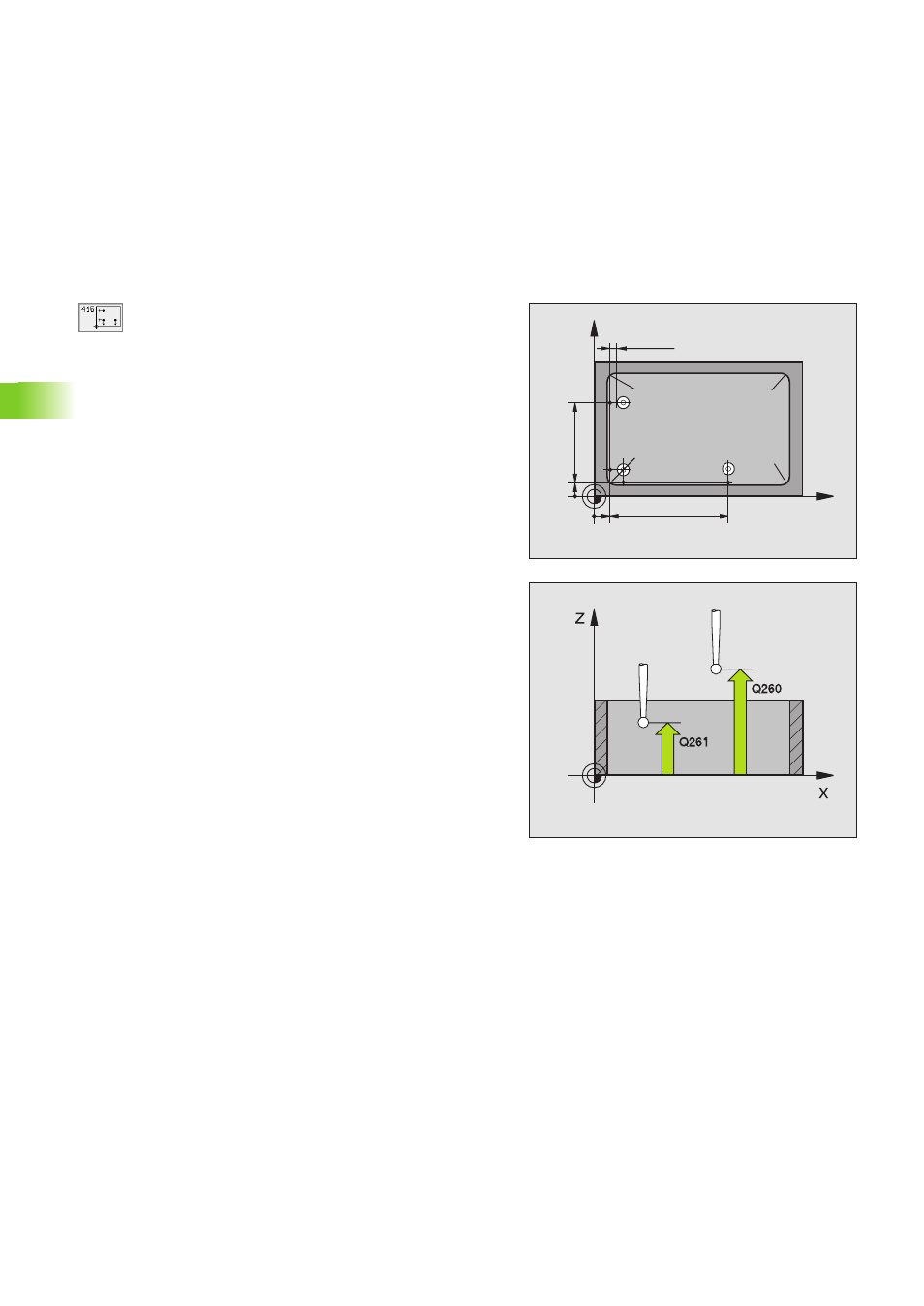

8 1ª punto de medición del 1er eje Q263 (valor abso-
luto): coordenada del primer punto de palpación en el
eje principal del plano de mecanizado
8 1ª punto de medición del 2º eje Q264 (valor abso-
luto): coordenada del primer punto de palpación en el
eje transversal del plano de mecanizado
8 Distancia 1er eje Q326 (valor incremental): distancia
entre el primer y el segundo punto de medición en el
eje principal del plano de mecanizado
8 Distancia 2º eje Q327 (valor incremental): distancia
entre el tercer y el cuarto punto de medición en el eje
transversal del plano de mecanizado
8 Esquina Q308: número de la esquina en la cual se fija
el punto de referencia
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
8 Realizar el giro básico Q304: determinar si el TNC
compensa la inclinación de la pieza mediante un giro
básico:
0: no realizar el giro básico
1: realizar un giro básico
X
Y
Q264
Q263
Q326
Q327 Q308=1 Q308=2
Q308=3 Q308=4
MP6140
+
Q320
