TNC 426, TNC 430 de HEIDENHAIN 131
5.3 Tipos de digitalización

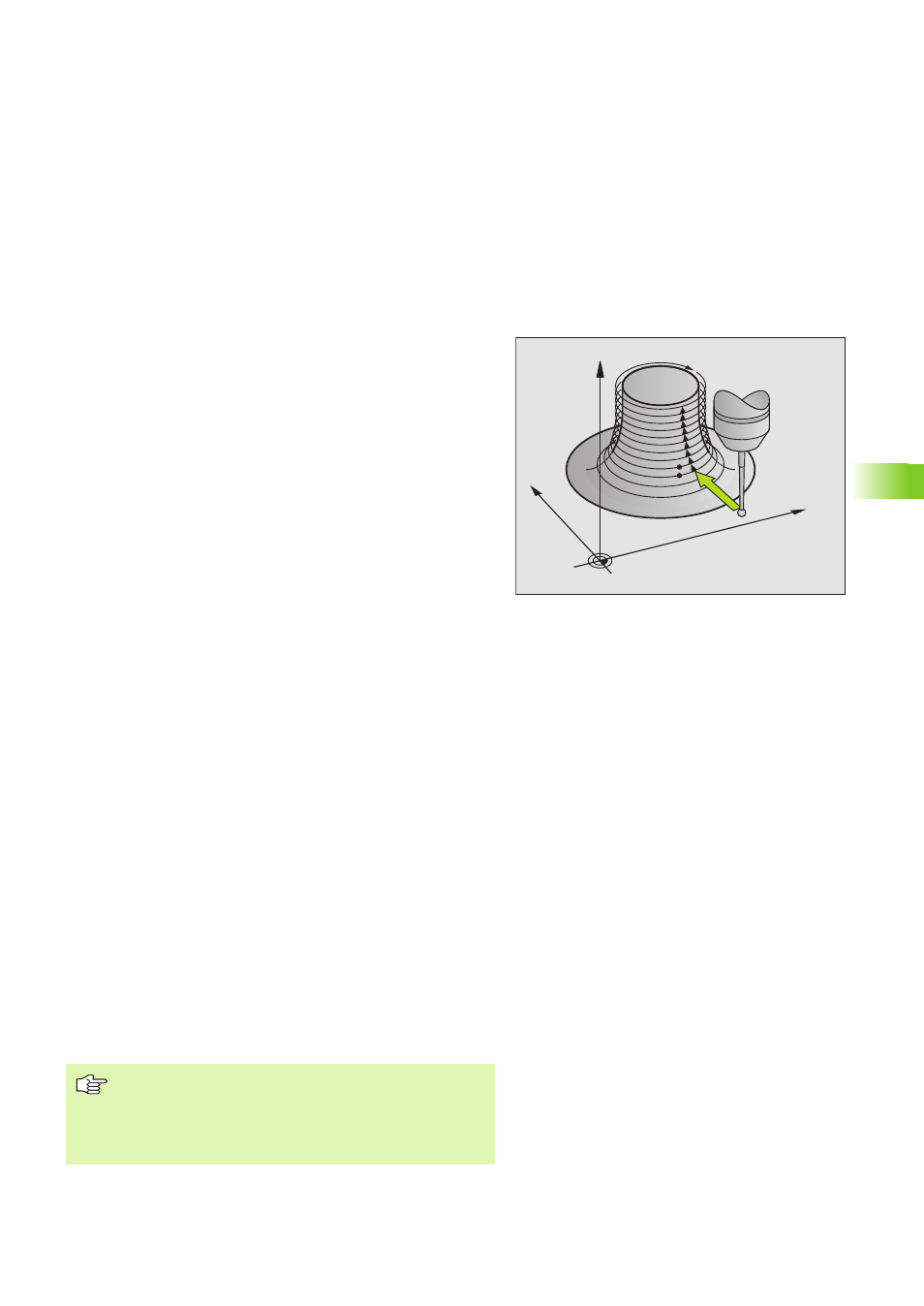

Digitalización por líneas de nivel
„ Palpador digital: ciclo de palpación 7 LINEA DE NIVEL
„ Palpador analógico: Ciclo de digitalización 17 LINEAS DE NIVEL
Con el ciclo de digitalización LINEAS DE NIVEL se digitaliza gra-
dualmente una pieza 3D. La digitalización en líneas de nivel es especi-
almente apropiada para piezas irregulares (p.ej. fundición por inyec-
ción) o cuando sólo se quiere registrar una única línea de nivel (p.ej.
línea del contorno de una placa curvada).
En el proceso de digitalización el palpador se desplaza – después de
registrar el primer punto – sobre una altura constante alrededor de la
pieza. Cuando se alcanza de nuevo el primer punto registrado, se efec-
túa una aproximación según la distancia entre líneas introducida, en
dirección positiva o negativa al eje de la hta. El palpador se desplaza
de nuevo a una altura constante alrededor de la pieza hasta el primer
punto registrado a dicha altura. El proceso se repite hasta que se ha
digitalizado todo el campo.
Al final del proceso de digitalización el palpador retrocede a la distancia
de seguridad y vuelve al punto de partida programado.
Para digitalizar con un palpador analógico el TNC memoriza las posicio-
nes en las cuales se producen cambios de dirección bruscos – con un
máximo de 1000 posiciones por línea. En la siguiente línea el TNC
reduce automáticamente el avance de palpación, cuando el palpador
está en la proximidad de una posición crítica de este tipo. De esta
forma se obtienen mejores resultados de palpación.
Limitaciones para el campo de palpación
„ En el eje del palpador: El CAMPO definido debe estar como mínimo,
según el radio de la bola de palpación, por debajo del punto más alto
de la pieza 3D
„ En el plano de mecanizado: El campo definido debe estar como
mínimo a una distancia de la pieza 3D mayor al radio de la bola de
palpación
Punto de partida
„ Coordenada del eje del cabezal del punto MIN en el ciclo 5 CAMPO
cuando la distancia entre líneas es positiva
„ Coordenada del eje del cabezal del punto MAX en el ciclo 5 CAMPO
cuando la distancia entre lineas es negativa
„
Definir las coordenadas del plano de mecanizado en el ciclo LINEAS
DE NIVEL
„
El TNC alcanza automáticamente el punto de partida: primero en el
eje del cabezal a la altura de seguridad y después en el plano de
mecanizado
X
Z
Y
En el programa de mecanizado se deberá definir el ciclo de
digitalización CAMPO antes del ciclo de digitalización
LINEAS DE NIVEL.
El ciclo de digitalización 17 no se puede combinar con el
ciclo de digitalización 15 CAMPO.
