40 3 Ciclos de palpación para la verificación automática de htas.
3.1 Medición aut
o
mática de la po
sición inclinada de la pieza

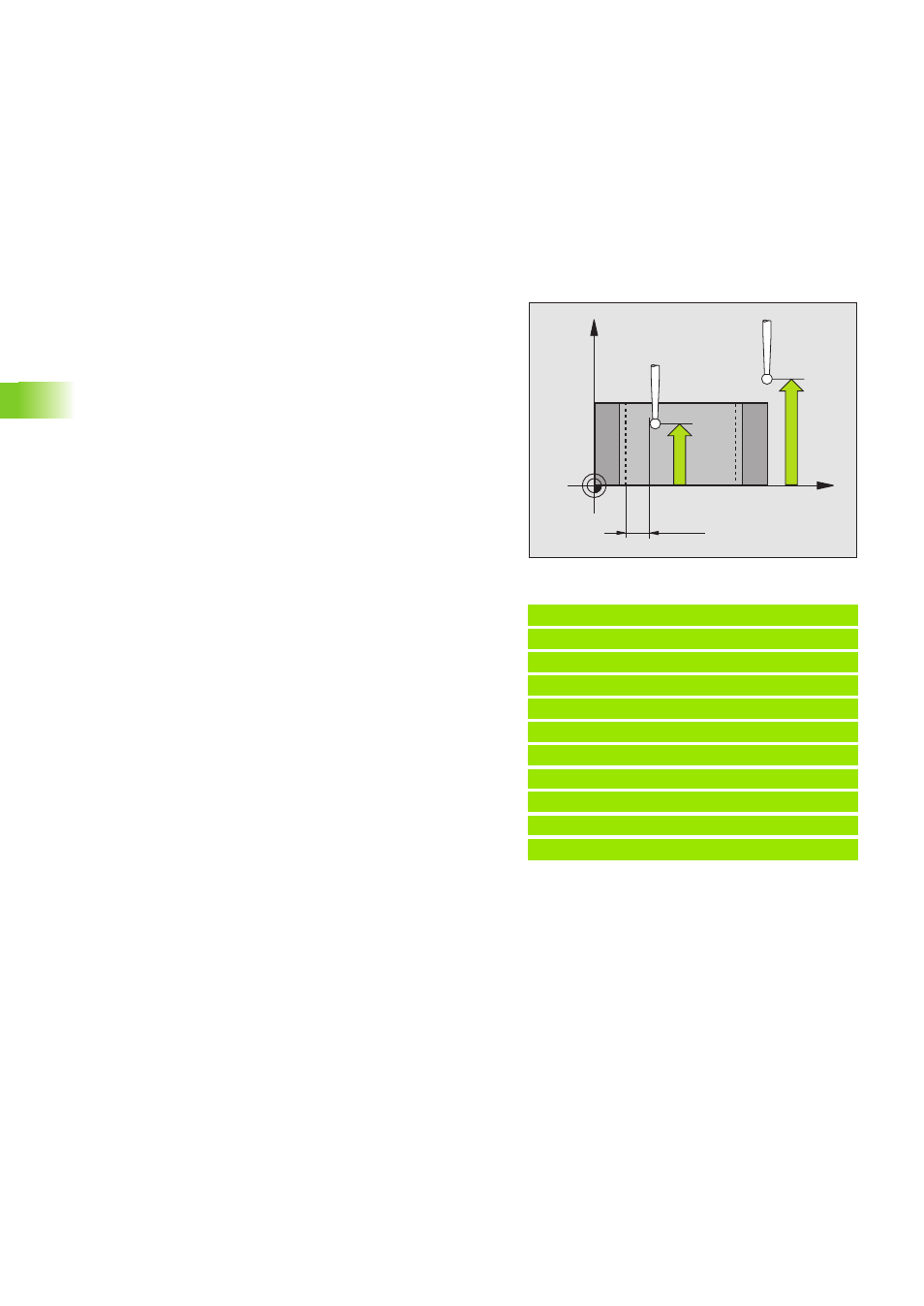

8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
8 Fijar a cero después del ajuste Q337: determinar
si el TNC fija la visualización del eje C a 0, o si escribe
la desviación angular en la columna C de la tabla de
puntos cero:
0: Fijar la visualización del eje C a 0
>0:Escribir la desviación angular medida con el signo
correcto en la tabla de puntos cero. Nº de línea = valor
de Q337. Si ya está registrado un desplazamiento C
en la tabla de puntos cero, el TNC suma el desvío
angular medido con el signo correcto
Ejemplo:Frases NC
5 TCH PROBE 405 ROT MEDIANTE EJE C
Q321=+50 ;CENTRO 1ER EJE
Q322=+50 ;CENTRO 2º EJE
Q262=10 ;DIAMETRO NOMINAL
Q325=+0 ;ANGULO INICIAL
Q247=90 ;INCREMENTO ANGULAR
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURIDAD
Q337=0 ;FIJAR A CERO
X
Z
Q261
Q260
MP6140
+
Q320
