48 3 Ciclos de palpación para la verificación automática de htas.
3.2 Fijación aut
o
mática de los punt
o
s de r
ef
er
encia
PTO. REF. CIRCULO INTERIOR (ciclo de
palpación 412, DIN/ISO: G412)

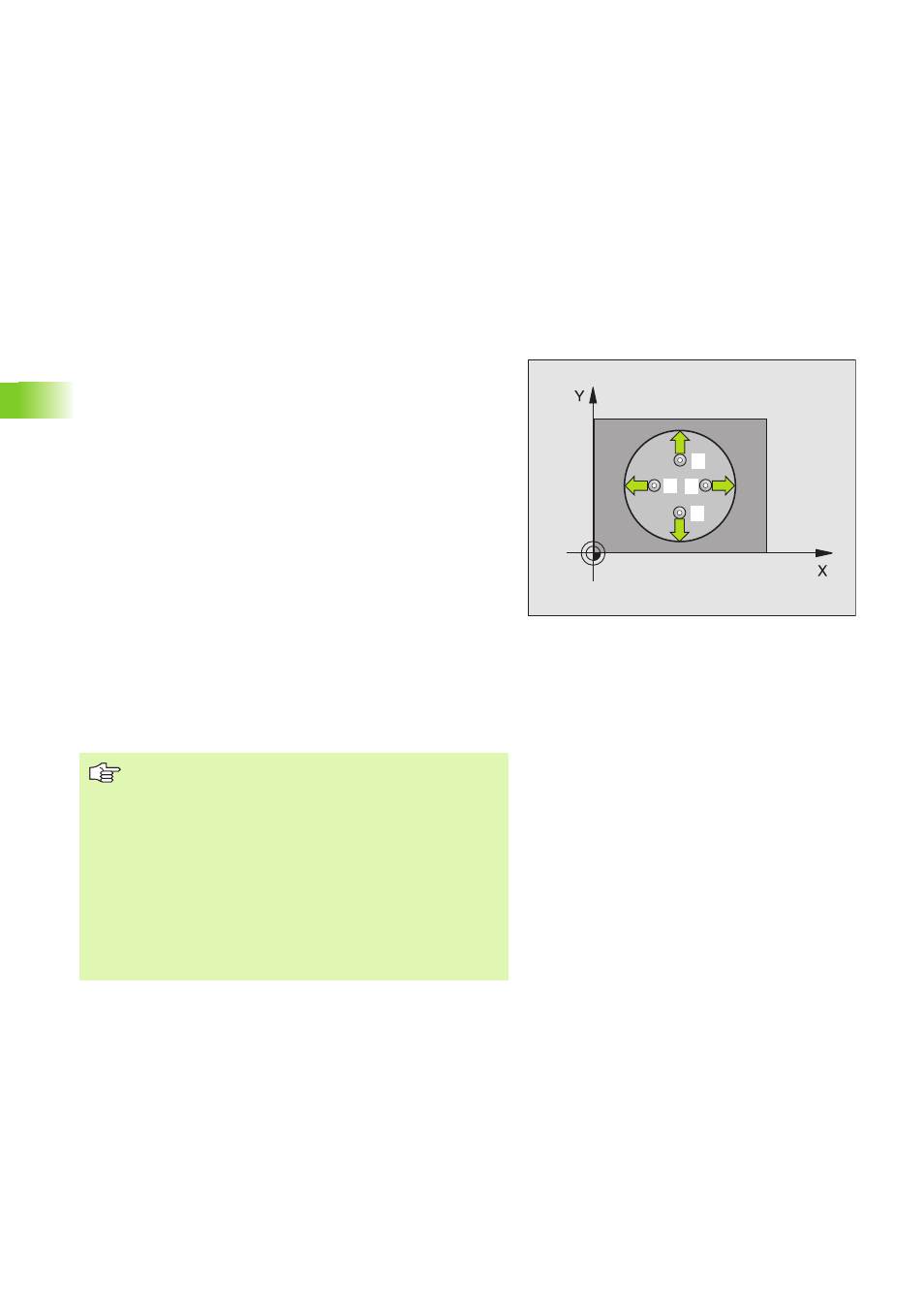

El ciclo de palpación 412 calcula el centro de una cajera circular (tala-
dro) y fija dicho centro como punto de referencia. Si se desea, el TNC
también puede escribir el punto central en una tabla de puntos cero.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación pro-
gramado
1 . El TNC calcula los puntos de palpación según las indi-
caciones en el ciclo y la distancia de seguridad indicada en MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 ó MP6360). El TNC determina automática-
mente la dirección de palpación en relación al ángulo inicial pro-
gramado
3 A continuación el palpador se desplaza de forma circular a la altura
de medición o a la altura de seguridad, hacia el punto de palpación
2 y allí realiza la segunda palpación
4 El TNC posiciona el palpador al punto de palpación 3 y después al
punto de palpación 4 y allí realiza el tercer o cuarto proceso de pal-
pación
5 Para finalizar el TNC hace retroceder al palpador a la altura de segu-
ridad y fija el punto de referencia en el centro de la cajera o escribe
las coordenadas del centro de la cajera en la tabla de puntos cero
activada
2
1
4
3
Antes de la programación debe tenerse en cuenta
Para evitar que el palpador colisione con la pieza, deberá
indicarse el diámetro nominal de la cajera (taladro) menor
a lo estimado.
Cuando las dimensiones de la cajera y la distancia de segu-
ridad no permiten un posicionamiento previo en la proximi-
dad de los puntos de palpación, el TNC siempre palpa par-
tiendo del centro de la cajera. En este caso el palpador no
se desplaza a la altura de seguridad entre los cuatro puntos
de la medición.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
