76 3 Ciclos de palpación para la verificación automática de htas.
3.3 Medición aut
o
mática de piezas
MEDIR ANGULO (ciclo de palpación 420,
DIN/ISO: G420)

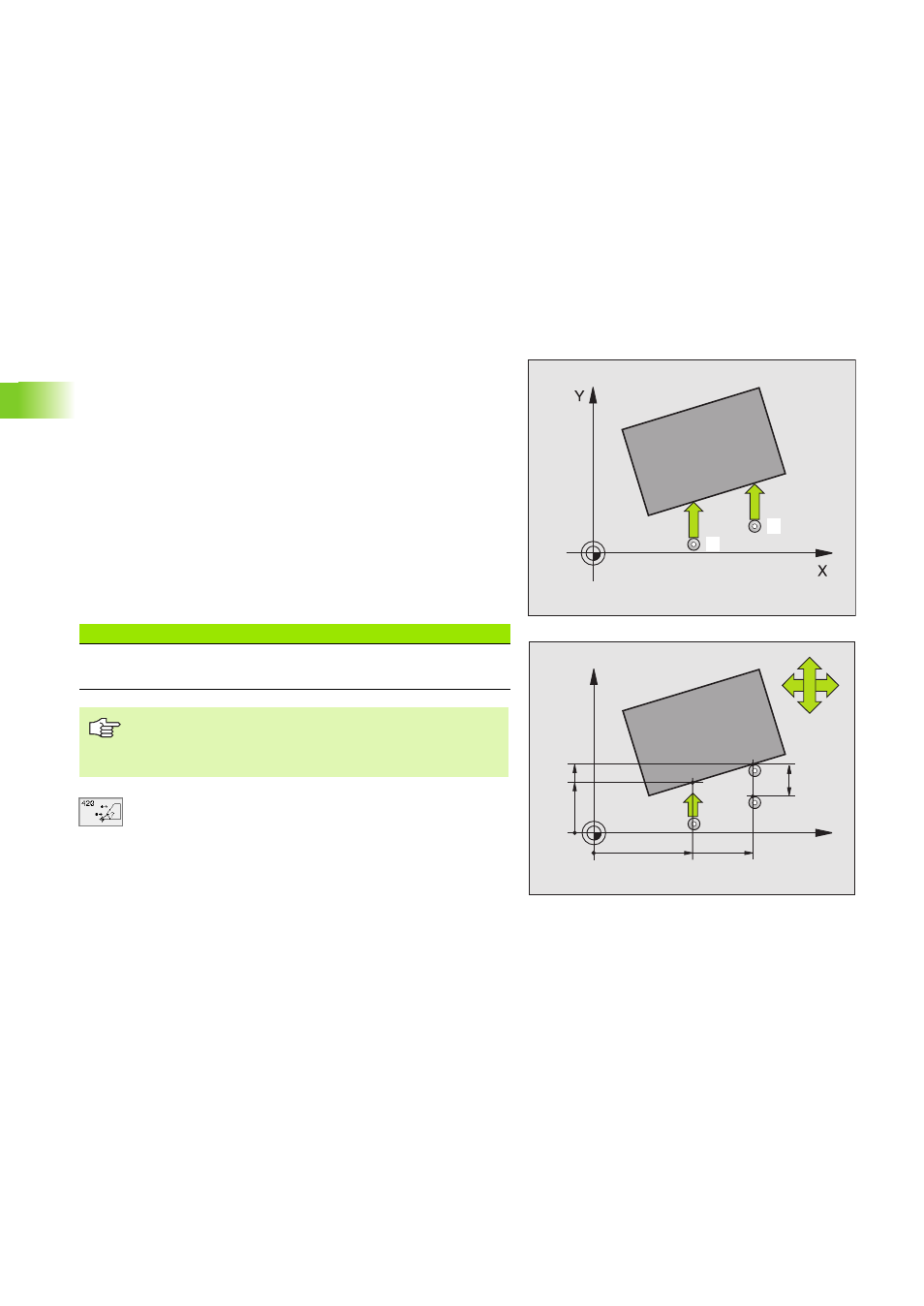

El ciclo de palpación 420 calcula el ángulo, que forma cualquier recta
con el eje principal del plano de mecanizado.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación pro-
gramado
1 . Para ello, el TNC desplaza el palpador según la distan-
cia de seguridad en la dirección de desplazamiento opuesta a la
determinada
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 ó MP6360)
3 A continuación el palpador se desplaza al siguiente punto de palpa-
ción
2 y realiza la segunda palpación.
4 El TNC retira el palpador a la distancia de seguridad y memoriza el
ángulo calculado en los siguientes parámetros Q:
8 1er punto de medición del 1er eje Q263 (valor abso-
luto): coordenada del primer punto de palpación en el
eje principal del plano de mecanizado
8 1er punto de medición del 2º eje Q264 (valor abso-
luto): coordenada del primer punto de palpación en el
eje transversal del plano de mecanizado
8 2º punto de medición del 1er eje Q265 (valor abso-
luto): coordenada del segundo punto de palpación en
el eje principal del plano de mecanizado
8 2º punto de medición del 2º eje Q266 (valor abso-
luto): coordenada del segundo punto de palpación en
el eje transversal del plano de mecanizado
8 Eje de medición Q272: eje en el cual se realiza la
medición:
1:Eje principal = eje de la medición
2:Eje transversal = eje de la medición
3:Eje de palpación = eje de la medición
1
2
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
Nº de parámetro Significado
Q150 Angulo medido en relación al eje princi-
pal del plano de mecanizado
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
