R: Radio del arco de entrada/salida – por defecto: 0
■ R=0: la aproximación al elemento del contorno es directa;
aproximación al punto de entrada sobre el plano de fresado –
después aproximación en profundidad según una perpendicular
■ R>0: la fresa se desplaza al arco de entrada/salida, tangente al
elemento del contorno
■ R<0 en esquinas interiores: la fresa se desplaza al arco de
entrada/salida, tangente al elemento del contorno
■ R<0 en esquinas exteriores: longitud del elemento de entrada/
salida lineal; aprox./salida tangencial al elemento del contorno
P: Profundidad de fresado
■ fresado, acabado – sin introducción: profundidad de fresado
indicada en la descripción del contorno
■ Desbarbar: Prof. de penetración de la herramienta
K: Plano de retroceso – sin introducción: la herramienta retrocede a
la posición de arranque
■ Parte frontal o posterior: posición de retroceso en dirección Z
■ Sup. envolv.: posición de retroceso en direcc. X (medida del diám.)

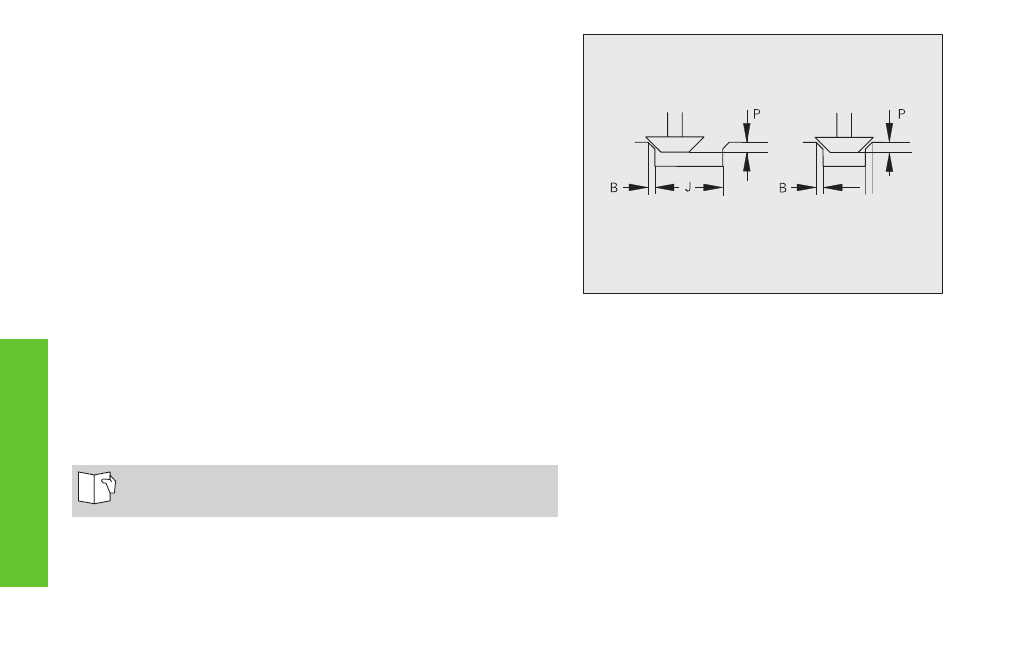

B: Anchura del bisel en el desbarbado de la arista superior (el signo
no tiene significado)
J: Diámetro de mecanizado previo (diámetro de la fresa para el fresado)
■ se precisa para el desbarbado de contornos abiertos
■ se suprime cuando el diámetro de la herramienta de desbarbar
es igual al diámetro de la fresa
D, V: Nº de elemento inicial y final para figuras (sólo cuando se
mecanizan figuras parciales)
Números de elementos para figuras: véase el “modo de empleo
del CNC PILOT 4290“
Fresado
