46

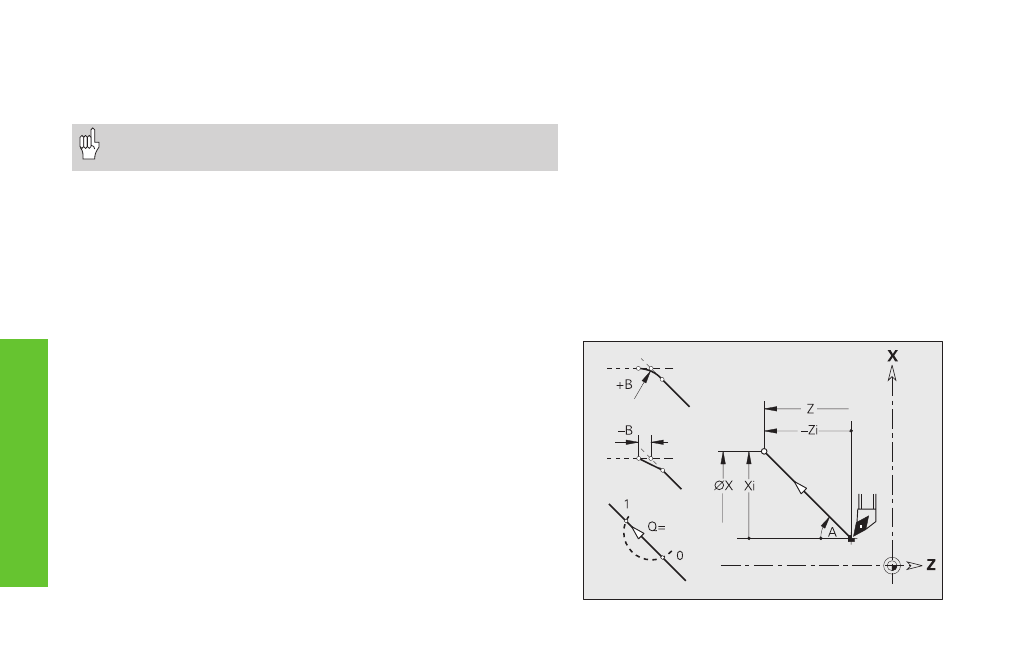

Movimiento lineal G1
La herramienta se desplaza linealmente según un avance al “punto final“.
Parámetros
X, Z: Diámetro, longitud punto final (medida del diámetro X)
A:
Ángulo (dirección angular: véase la figura auxiliar)
Q: Elección del punto de corte – por defecto: Q=0
■ Q=0: pto. de corte próximo
■ Q=1: pto. de corte alejado
B: Bisel/redondeo
■ B sin introducción: transición tangente
■ B=0: sin transición tangente
■ B>0: radio de redondeo
■ B<0: anchura del bisel
E: Factor de avance especial (0 < E
† 1) – por defecto: 1
(avance especial = avance activado * E)
Movimientos lineales y circulares sencillos
Desplazamiento rápido en coordenadas de la máquina G701
El carro se desplaza en marcha rápida al “pto de destino“ sobre la tray. más corta.
Parámetros
X, Z: Punto final (medida del diámetro X)
“X, Z“ se refieren al punto cero de la máquina y al punto de
referencia del carro.
