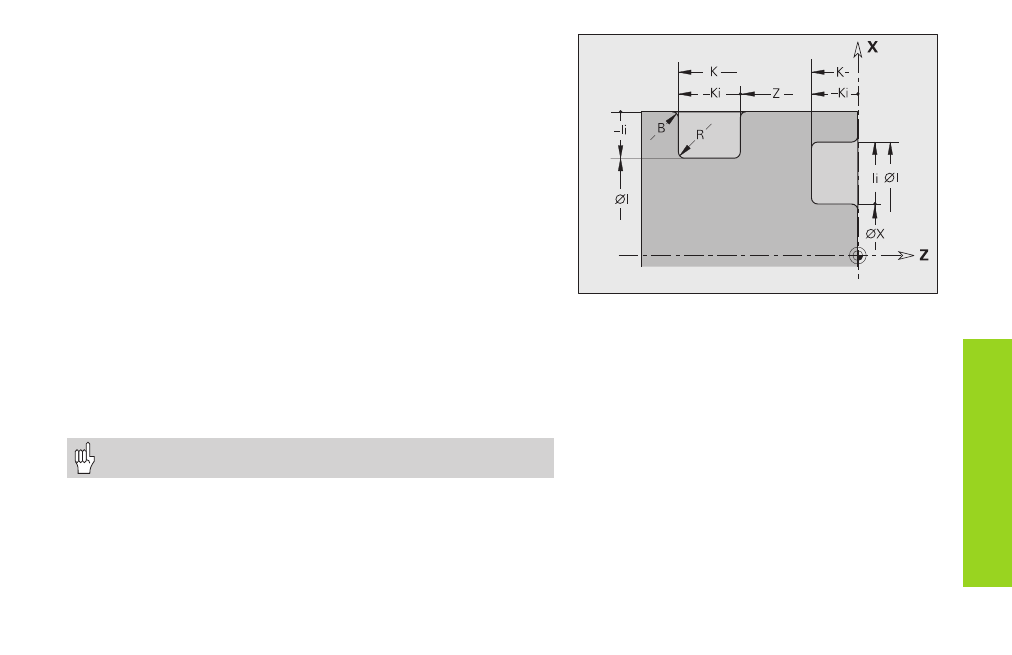

Profundización (standard) G22-Geo
G22 define una profundización sobre un elemento de ref.paralelo al eje (G1). A
G22 se le asigna el elemento de referencia anteriormente programado.
Parámetros
X:
Punto inicial en la prof.de una sup. transversal (medida del diámetro)
Z:
Punto inicial en la prof. de una superficie cilíndrica envolvente
I, K:
Esquina interior
■
I en prof.en superficie transv.: Punto final de la profundización
(medida del diámetro)
■
K en prof. en superficie transv.: Base de la profundización
■
I en prof. superficie cilíndrica envolvente: Base de la
profundización (medida del diámetro)
■
K en prof. en sup. cilíndrica envolvente: Punto final de la profundiz.
Ii, Ki: Esquina interior – incremental (¡atención signos!)
■
Ii en prof.superficie transversal: Anchura de la profundización
■
Ki en prof.en superficie transversal: Medida en la profundización
■
Ii en prof.en superf.cilíndrica envolv.: Medida de la profundización
■
Ki en prof.en superf.cilíndrica envolv.:Punto final de la
profundización (anchura de profundización)
B:
Radio exterior/bisel (a ambos lados de la profund.) – por defecto: 0
■
B>0: Radio de redondeo
■
B<0: Anchura del bisel
R:
Radio interior (en ambas esquinas de la profundiz.) – por defecto: 0
Programar “X“ o “Z“.
Elementos de formas para
la descripci
ó
n del contorno
