Recorrido del cont. de una sup.cilíndrica envolv. G111-
Geo

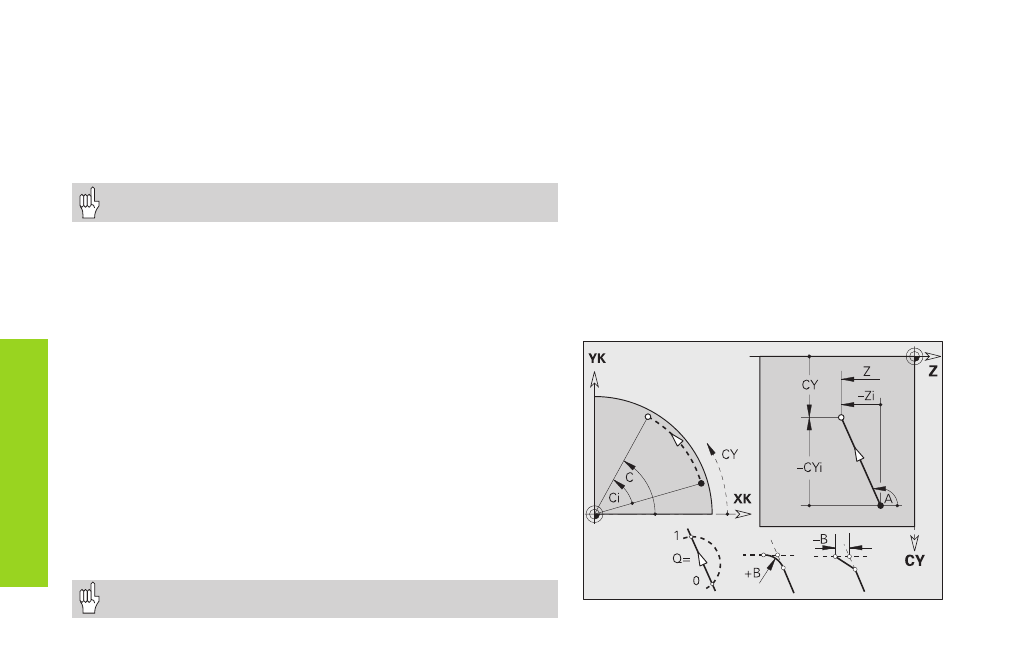

G111 define un recorrido en un contorno de sup.cilíndrica envolvente.
Parámetros
Z, C: Punto final, ángulo final
CY:
Ángulo final como “cota de recorrido“
A: Ángulo (ref.: eje Z negativo)
B: Bisel/redondeo
■ B sin introducción: transición tangente
■ B=0: transición no tangente
■ B>0: radio de redondeo
■ B<0: anchura del bisel
Q: Elección del punto de corte – por defecto: 0
■ Q=0: pto. de corte próximo
■ Q=1: pto. de corte alejado
Se programan Z, C o Z, CY.
Punto inicial del contorno de la superficie cilíndrica
envolvente G110-Geo
G110 define el punto inicial de un contorno de superficie cilíndrica
envolvente.
Parámetros
Z, C: Punto inicial del contorno (punto inicial, ángulo inicial)
CY:
Ángulo inicial como “cota de recorrido“
Se programan Z, C o Z, CY.
Elementos b
á
s. en el contorno de
una sup. cil
índrica envolv.
