33

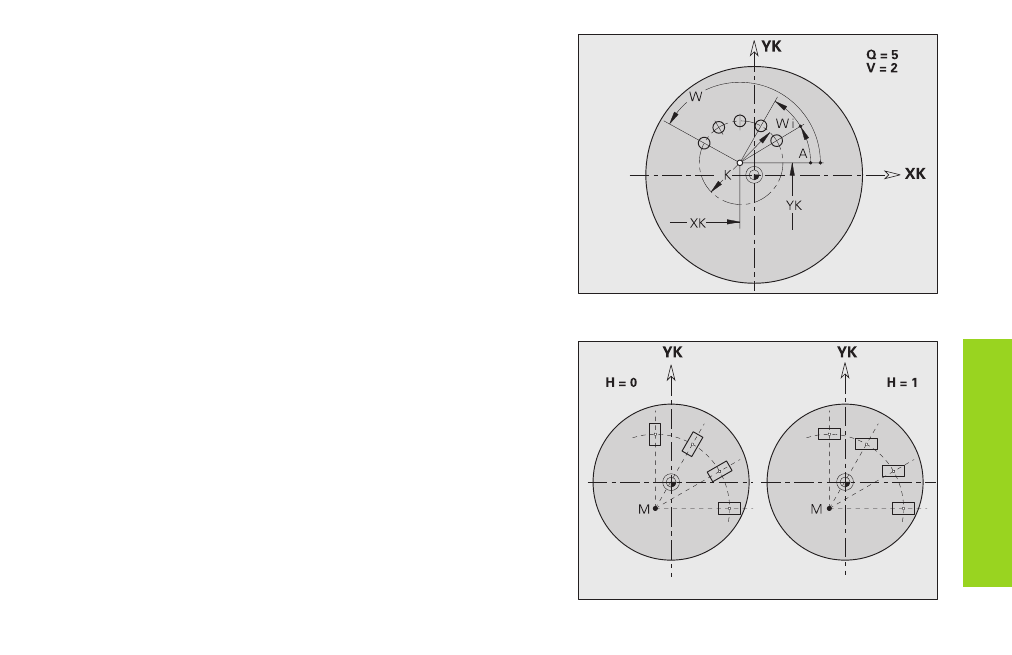

Modelo circular en la superficie frontal G402-Geo
G402 define un modelo circular en la superficie frontal/posterior. G402
actúa sobre la figura definida en la frase siguiente (G300..305, G307).
Instrucciones de programación
■ El taladro/figura se programa en la frase siguiente sin punto central –
excepción: ranura circular.
■ El ciclo de fresado (sección MECANIZADO) llama, en la frase
siguiente, al taladro/figura – no a la definición del modelo.
Parámetros
Q:
Número de figuras
K: Diámetro del modelo
A, W: Ángulo inicial, ángulo final – posición primera/última figura
(ref.: eje XK) – por defecto: A=0°; W=360°
Wi: Ángulo entre dos figuras
V: Dirección (Orientación) – por defecto: 0
■ V=0 – sin W: Subdivisión del círculo completo
■ V=0 – con W: Subdivisión sobre el arco de círculo más largo
■ V=0 – con Wi: El signo de Wi determina la dirección (Wi<0:
Modelo en sentido horario)
■ V=1 – con W: Modelo en sentido horario
■ V=1 – con Wi: Modelo en sentido horario (el signo de Wi no
tiene significado)
■ V=2 – con W: Modelo en sentido antihorario
■ V=2 – con Wi: Modelo en sentido antihorario el signo de Wi no
tiene significado)
XK,YK: Punto central del modelo
H:
Posición de las figuras – por defecto: 0
■ H=0: posición normal – las figuras giran alrededor del punto
central del círculo (rotación)
■ H=1: posición original – la posición de la figura referida al
sistema de coordenadas no varía (translación)
Figuras en la superficie frontal/ posterior del contorno
