14

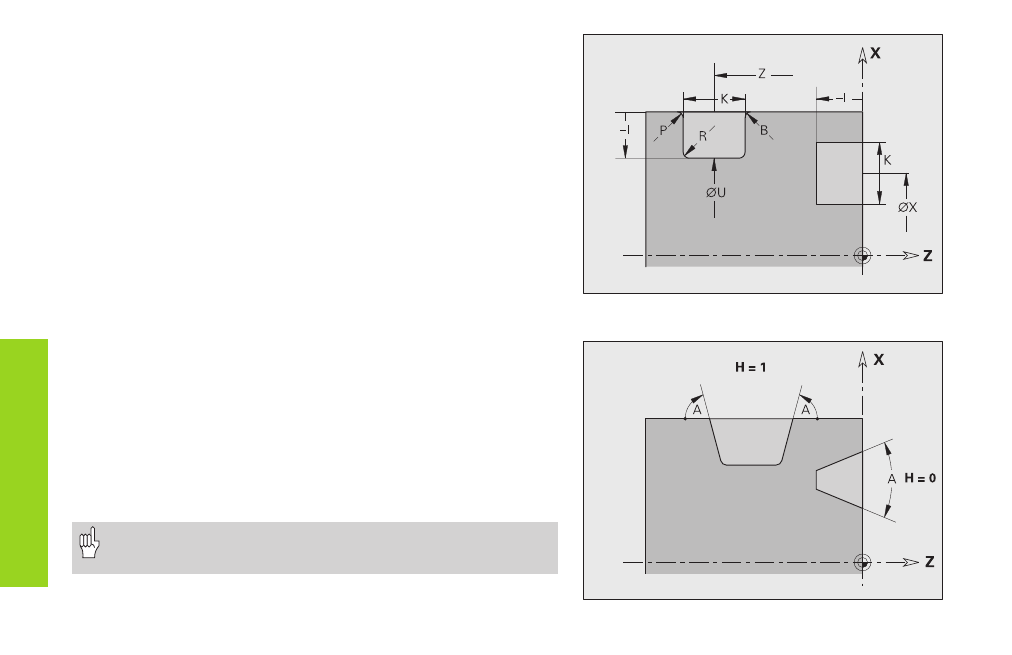

Profundización (penetración) (general) G23-Geo
G23 define una profundización sobre un elemento de referencia lineal
(G1). A G23 se le asigna el elemento de referencia anteriormente
programado. Sobre la superficie cilíndrica envolvente se posiciona la
profundización sobre una recta inclinada de referencia.
Parámetros
H:
Tipo de profundización – por defecto: 0
■ H=0: Profundización simétrica
■ H=1: Giro libre
X: Pto central en la prof.de una superf. transversal (medida del diámetro)
Z: Punto central en la profundización en superf. cilíndrica envolvente
I: Profundidad y posición de penetración
■ I>0: Prof.por la dcha. del elemento de referencia
■ I<0: Prof.por la izq. del elemento de referencia
K: Anchura de la profundización (sin bisel/redondeo)
U: Diámetro de profundización (diámetro base de la prof.) – utilizar
sólo cuando el elemento de referencia esté paralelo al eje Z
A: Ángulo de profundización – por defecto: 0
■ cuando H=0: 0°
† A < 180° (ángulo entre los flancos de la prof.)
■ cuando H=1: 0° < A † 90° (áng entre la recta ref.y el flanco de prof.)
B: Radio exterior/bisel esquina próxima al pto. partida – por defecto: 0
■ B>0: Radio de redondeo
■ B<0: Anchura del bisel
P: Radio exterior/bisel esquina próxima al pto. partida – por defecto: 0
■ P>0: Radio de redondeo
■ P<0: Anchura del bisel
R: Radio interior (en ambas esquinas de la prof.) – por defecto: 0
El CNC PILOT basa la prof.de la penetración en el elem. de ref.
La base de la profundización transcurre paralela al elem. de ref.
Elementos de formas para la descripci
ó
n del contorno
profundización simple
Profundización o giro libre
