78
Ciclo de taladrado G71
G71 realiza taladros axiales y radiales con herramientas fijas o
motorizadas.
El ciclo se utiliza para:
■ Taladro individual sin descripción del contorno
■ Taladro con descripción del contorno (taladro individual o modelo de
taladros)

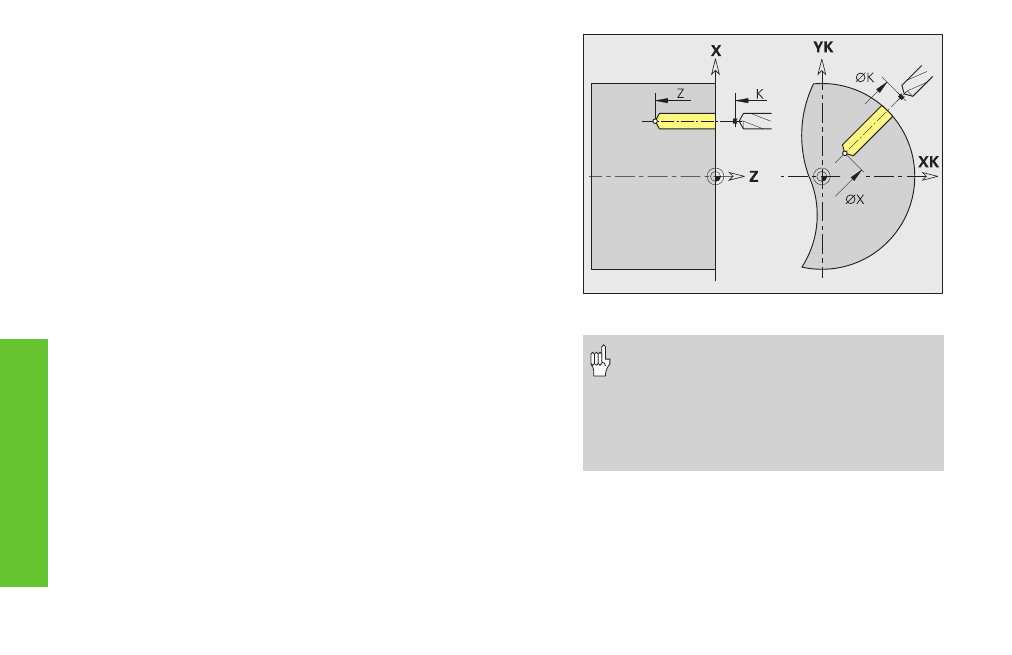

Parámetros
NS:
Número de frase del contorno del taladro (G49-, G300- o G310-Geo) –
sin introducción: Taladro individual sin descripción del contorno
X, Z: Posición, long. – pto final de taladros axiales/radiales (med. del diám X)
E:
Tiempo de espera en segundos (para el tallado libre en la base del
taladro) – por defecto: 0
V: Reducción del avance (50%) – por defecto: 0
■ V=0 o 2: Reducción del avance al principio
■ V=1 o 3: Reducción del avance al principio y al final
■ V=4: Reducción del avance al final
■ V=5: sin reducción del avance
Excepción cuando V=0 y V=1: sin reducción del avance en el
taladro inicial en taladros de placas reversibles y taladros en
espiral con un ángulo de taladrado de 180°
D: Velocidad de retroceso – por defecto: 0
■ D=0: marcha rápida
■ D=1: avance
K: Plano de retroceso (taladros radiales y taladros en el plano YZ: medida
del diámetro) – sin introducción: la herramienta se desplaza a la posición
inicial o bien a la distancia de seguridad
Ciclos de taladrado
• Taladro individual sin descripción del contorno:
Programar alternativamente “X o Z“
• Taladro con descripción del contorno: “X,
Z“ no se programan.
• Modelo de taladros: “NS“ indica el
contorno del taladro (no la def. del modelo).
