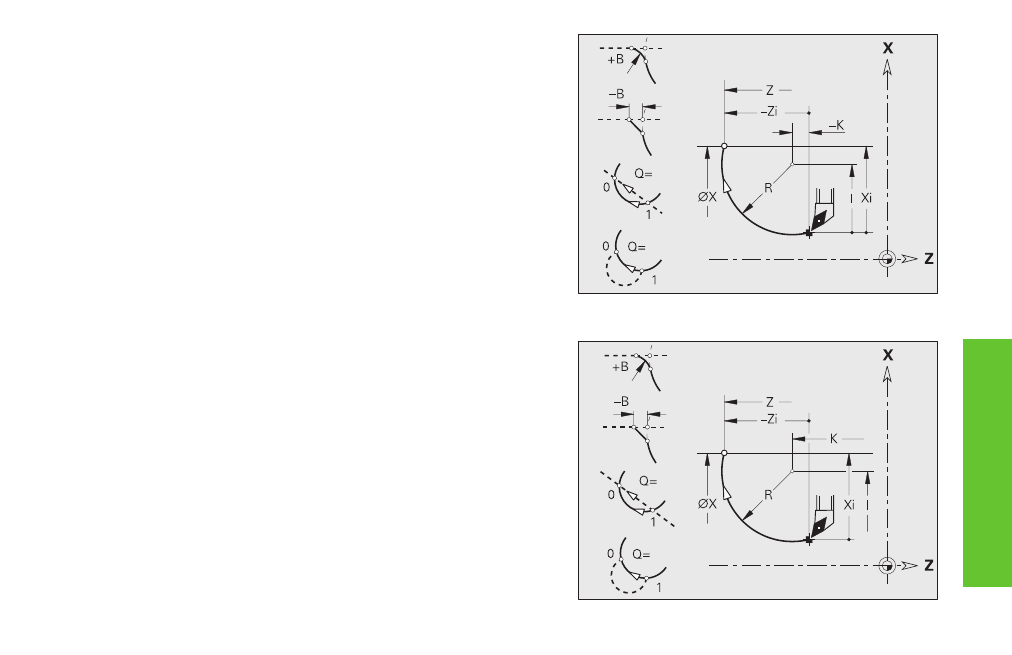

Movimiento circular
G2, G3 – acotación incremental del punto central, G12, G13 –
acotación absoluta del punto central
La herramienta se desplza según un círculo y con un avance al “punto
final“. La dirección de giro de G2, G3 o bien G12, G13 se obtiene de la
figura auxiliar.
El avance especial programado es válido para el bisel/redondeo.
Parámetros
X, Z: Diámetro, longitud punto final (medida del diámetro X)
R:
Radio (0 < R
† 200 000 mm)
Q: Elección del punto de corte – por defecto: Q=0
■ Q=0: pto. de corte alejado
■ Q=1: pto. de corte cercano
B: Bisel/redondeo
■ B sin introducción: transición tangente
■ B=0: sin transición tangente
■ B>0: radio de redondeo
■ B<0: anchura de bisel
E: Factor de avance especial (0 < E
† 1) – por defecto: 1
(avance especial = avance activado * E)
con G2, G3:
I, K:
Punto central incremental (distancia entre el punto de partida y el
punto central; I cota del radio)
con G12, G13:
I, K:
Punto central absoluto (medida del radio I)
Ejemplo: Movimiento circular G2
Ejemplo: Movimiento circular G12
Movimientos lineales y circulares senillos
