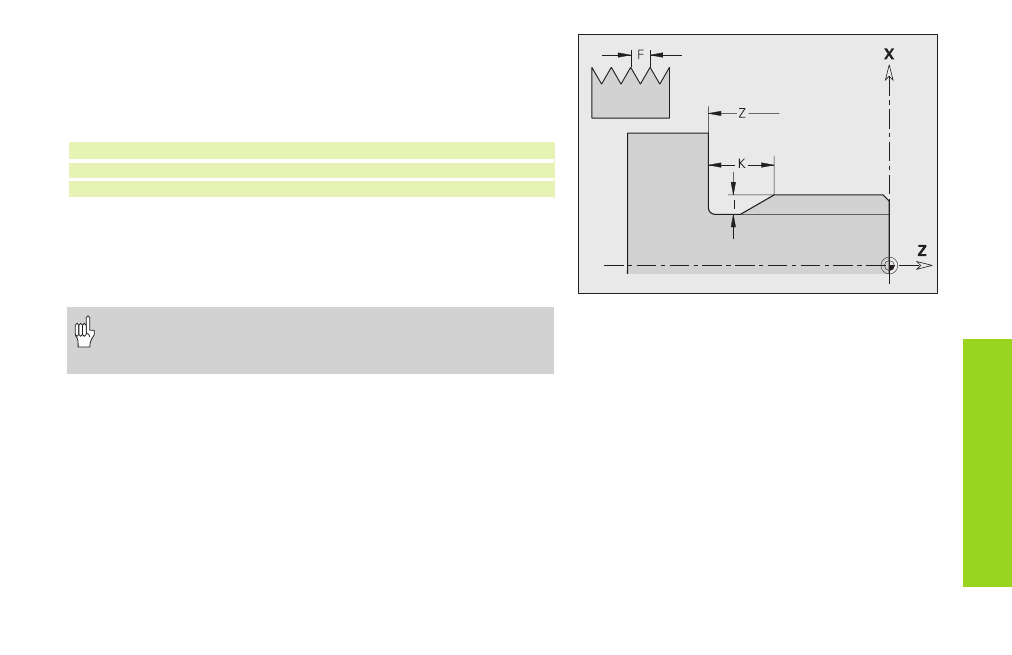

Roscado con tallado libre G24-Geo
G24 define un elemento básico lineal, la rosca longitudinal (rosca interior
o exterior; roscado fino, métrica ISO DIN 13, sección 2,
fila 1) y el siguiente tallado de rosca (DIN 76).
Llamada al macro del contorno:
N.. G1 X..Z..B.. /punto inicial de la rosca
N.. G24 F..I..K..Z.. /contorno de la rosca y de la entalladura
N.. G1 X.. /siguiente elemento transversal
Parámetros
F:
Paso de roscado
I: Profundidad de penetración (medida del radio)
K: Anchura de la entalladura
Z: Punto final de la entalladura
• G24 sólo se emplea cuando la rosca se corta en la direcci´no
del contorno.
• La rosca se mecaniza con G31.
Elementos de formas para la descripci
ó
n del contorno
