30

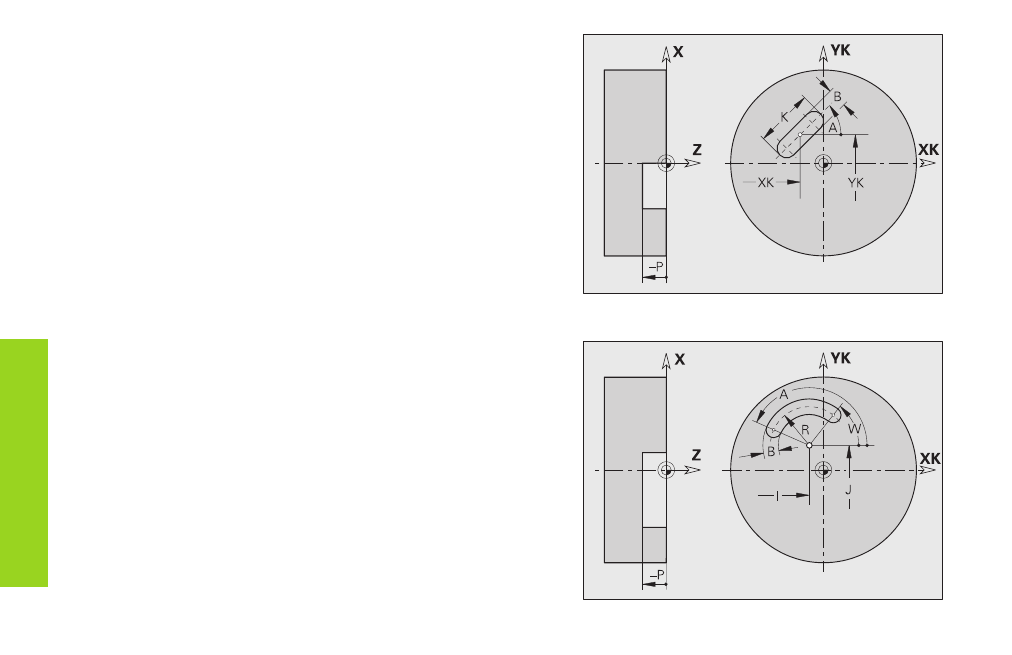

Ranura lineal en la superficie frontal G301-Geo
G301 define una ranura lineal en la superficie frontal/posterior.
Parámetros
XK,YK: Punto central de la ranura
A:
Ángulo del eje longitudinal de la ranura (ref.: eje XK) – por defecto:
0°
K: Longitud de la ranura
B: Anchura de la ranura
P: Profundidad/altura – sin introducción: “P“ de G308
■ P<0: cajera
■ P>0: isla
Ranura circular en la superficie frontal G302-/G303-Geo
G302/G303 define una ranura circular en la superficie frontal/posterior.
Parámetros
I, J:
Punto central de la curvatura de la ranura
R: Radio de curvatura (ref. trayectoria del punto central de la ranura)
A: Ángulo del punto inicial de la ranura (ref.: eje XK) – por defecto: 0
W: Ángulo del punto final de la ranura (ref.: eje XK)
B: Anchura de la ranura
P: Profundidad/altura – sin introducción: “P“ de G308
■ P<0: cajera
■ P>0: isla
Ejemplo: G302-Geo
Figuras en la superficie frontal/ posterior del contorno
