18

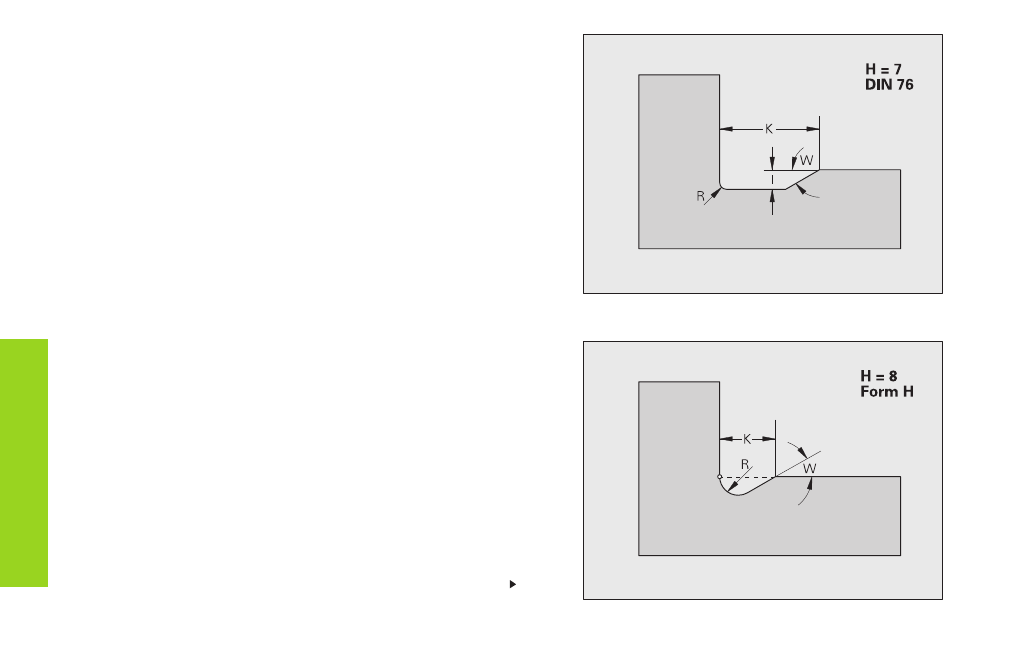

Tallado DIN 76 (H=7)
Tallado DIN 76 (H=7)
Parámetros
I:
Profundidad de penetración (medida del radio)
K: Anchura de la entalladura
R: Radio de la entalladura (en las dos esquinas de la misma) – por
defecto: R=0,6*I
W: Ángulo de la entalladura – por defecto: 30°
Continuación en la página siguiente
Tallado forma H (H=8)
Tallado forma H (H=8)
Si no se indica el ángulo W, éste se calcula en base a K y R. Entonces el
punto final de la entalladura se encuentra sobre el “pto. de la esquina del
contorno“.
Parámetros
K:
Anchura de la entalladura
R: Radio de la entalladura – sin introducción: El elemento circular no
se mecaniza
W: Ángulo de profundización – sin introducción: Se calcula W
Elementos de formas para la descripci
ó
n del contorno
