12
Elementos b
á
sicos para
la descripci
ó
n del contorno

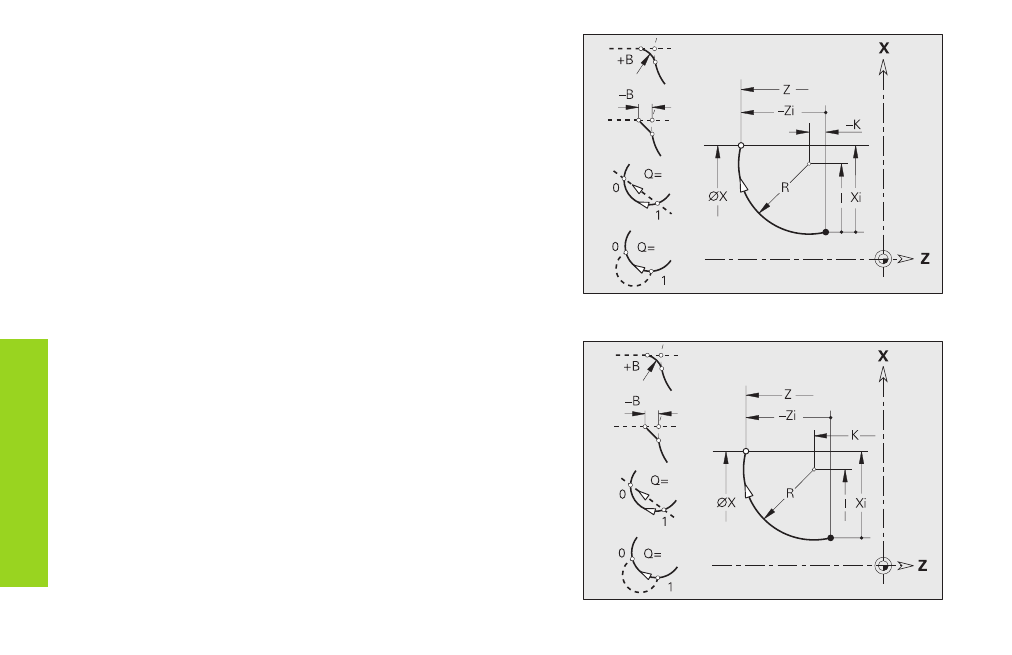

Ejemplo: G2-Geo
Arco de círculo en un contorno giratorio
G2/G3-Geo – acotacion del punto central en coordenadas
incrementales, G12/G13-Geo – en coordenadas absolutas
G2/G3 o bien G12/G13 definen un arco de círculo en un contorno. La
dirección de giro se obtiene de la figura auxiliar.
Parámetros
X, Z: Punto final (medida del diámetro X)
R:
Radio
Q: Elección del punto de corte – por defecto: 0
■ Q=0: pto. de corte próximo
■ Q=1: pto. de corte alejado
B: Bisel/redondeo al final del arco de círculo
■ B sin introducción: Transición tangencial
■ B=0: Transición no tangencial
■ B>0: Radio del redondeo
■ B<0: Anchura del bisel
E: Factor de avance especial (0 < E † 1) – por defecto: 1
(avance especial = avance activado * E)
con G2/G3:
I:
Punto central incremental (distancia del punto de arranque al
punto central como medida del radio)
K: Punto central incremental (distancia del punto de arranque al
punto central)
con G12/G13:
I:
Punto central absoluto (medida del radio)
K: Punto central absoluto
Ejemplo: G12-Geo
