Mecanizado de superficies cil
índricas

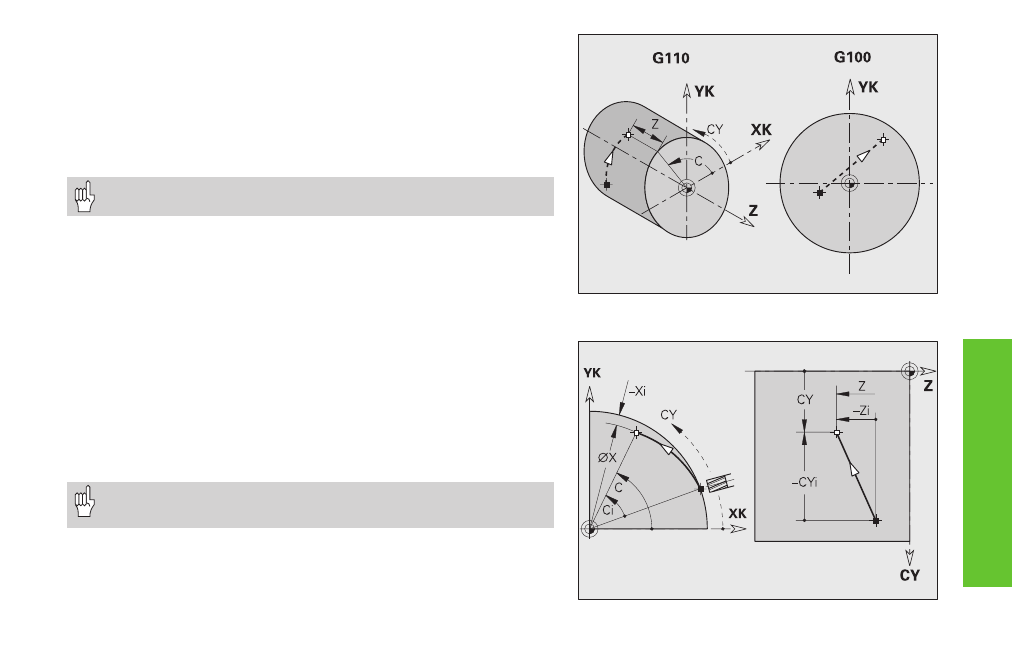

Marcha rápida en la sup. cilíndrica envolvente G110
La hta. se desplaza en marcha ráp. según la tray. más corta al “punto final“.
Parámetros
Z, C: punto final, ángulo final
CY:
punto final como medida del recorrido (ref.: desarrollo de la sup.
cilíndrica envolv. con diámetro de ref. G120)
X: punto final (medida del diámetro)
Se programan Z, C o Z, CY.
Superficie cilíndrica envolvente linal G111
La hta. se desplaza linealmente según un avance al “punto final“.
Parámetros
Z, C: punto final, ángulo final
CY:
punto final como medida del recorrido (ref.: desarrollo de la sup.
cilíndrica envolv. con diámetro de ref. G120)
X: prof. final (medida del diámetro) – por defecto: posición actual de X
Se programan Z, C o Z, CY.
