72 Continuación página siguiente
Ciclos de torneado referidos al contorno
Acabado del contorno G890
G890 realiza el acabado de forma paralela al contorno del margen
descrito mediante “NS, NE“.
Parámetros
NS, NE: Nºinicial, final de frase (referencia a la sección del contorno)
E:
Comportamiento de profundización
■ E=0: los contornos descendentes no se mecanizan
■ E>0: avande de profundizacion
■ si no se programa: el avance se reduce en relación al ángulo de
profundización – máximo un 50%
V: Identificación bisel/redondeo al inicio/final de la sección del
contorno – por defecto: 0; no se mecaniza el bisel/redondeo:
■ V=0: al inicio y al final
■ V=1: al inicio
■ V=2: al final
■ V=3: no se mecaniza
■ V=4: sólo se mecaniza el bisel/redondeo – no el elemento
básico (condición: que la seccion del contorno esté compuesta de
un elemento)

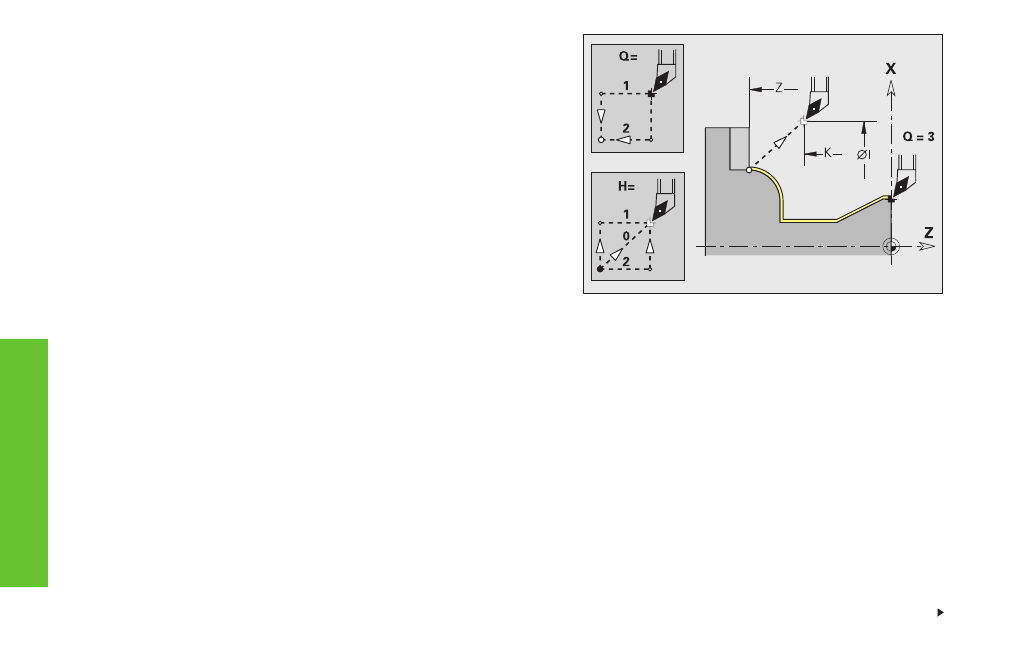

Q: Tipo de aproximación – por defecto: 0
■ Q=0: selección automática – el CNC PILOT comprueba las
posibilidades:
– aproximación diagonal
– primero en dirección X, después en dirección Z
– equidistante alrededor del obstáculo
– omitir los primeros elementos del contorno cuando la posición
de arranque no es accesible
■ Q=1: primero en dirección X, después en Z
■ Q=2: primero en dirección Z, después en X
■ Q=3: sin aproximación – la herramikenta se encuentra cerca
del punto inicial de la sección del contorno
■ Q=4: acabado restante
H: Tipo de desplazamiento – por defecto: 3
La herramienta se eleva a 45° a lo largo de la
direción de mecanizado y se desplaza de la
siguiente forma a la posición “I, K":
■ H=0: diagonal
■ H=1: primero en la dirección X, luego en la
dirección Z
■ H=2: primero en la dirección Z, luego en la
dirección X
■ H=3: se mantiene a la distancia de seguridad
■ H=4: ningún desplazamiento libre – la
herramienta se detiene en la coordenada final
X/Z: Limitación del corte (X medida del diámetro) –
sin introducción: ninguna limitación de corte
D: Omitir elementos (influye e el mecanizado de
talladros libres, giros libres y profundizaciones:
véase tabla) – por defecto: 1
