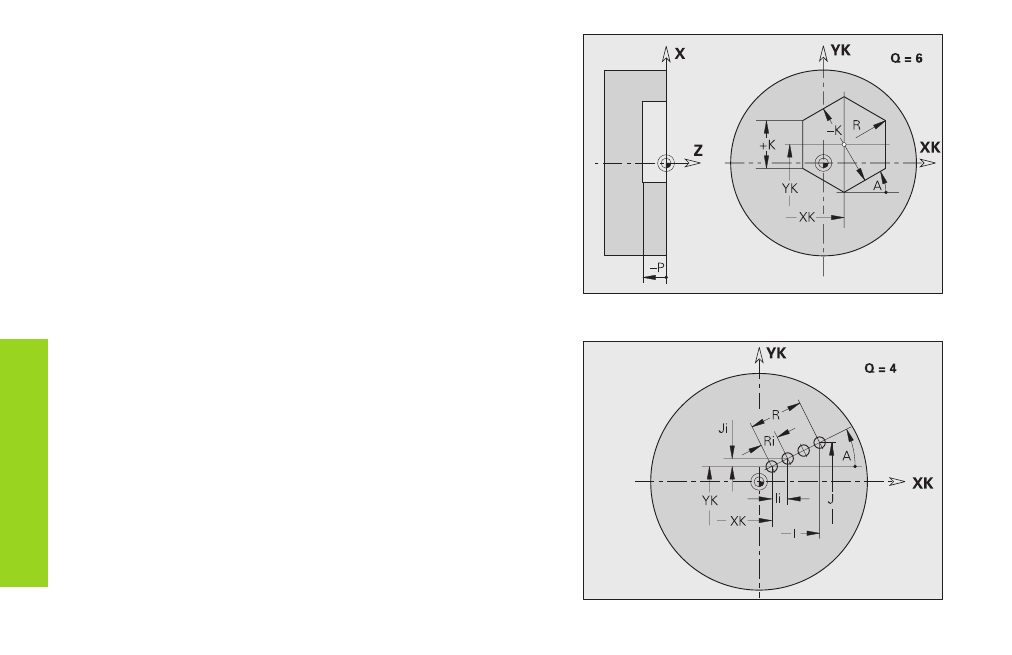

Polígono regular en la superficie frontal G307-Geo
G307 define un polígono regular en la superficie frontal/posterior.
Parámetros
XK,YK: Punto central del polígono
Q:
Número de cantos (Q ‡3)
A: Ángulo hasta el lado del polígono (ref.: eje XK) – por defecto: 0°
K: Longitud de arista
■ K>0: longitud de la arista
■ K<0: diámetro interior del círculo
R: Bisel/redondeo – por defecto: 0
■ R>0: Radio de reondeo
■ R<0: Anchura del bisel
P: Profundidad/altura – sin introducción: “P“ de G308
■ P<0: cajera
■ P>0: isla
Modelo lineal en la superficie frontal G401-Geo
G401 define un modelo lineal sobre la superficie frontal/posterior. G401
actúa sobre el taladro/figura definidos en la frase siguiente (G300..305,
G307).
Parámetros
Q:
Número de figuras
XK,YK: Punto inicial del modelo
I, J:
Punto final del modelo
Ii, Ji: Distancia entre dos figuras (en dirección XK, YK)
A:
Ángulo del eje longitudinal del modelo (ref.: eje XK)
R: Longitud total del modelo
Ri: Distancia entre dos figuras (distancia entre modelos)
Figuras en la superficie frontal/ posterior del contorno
