19

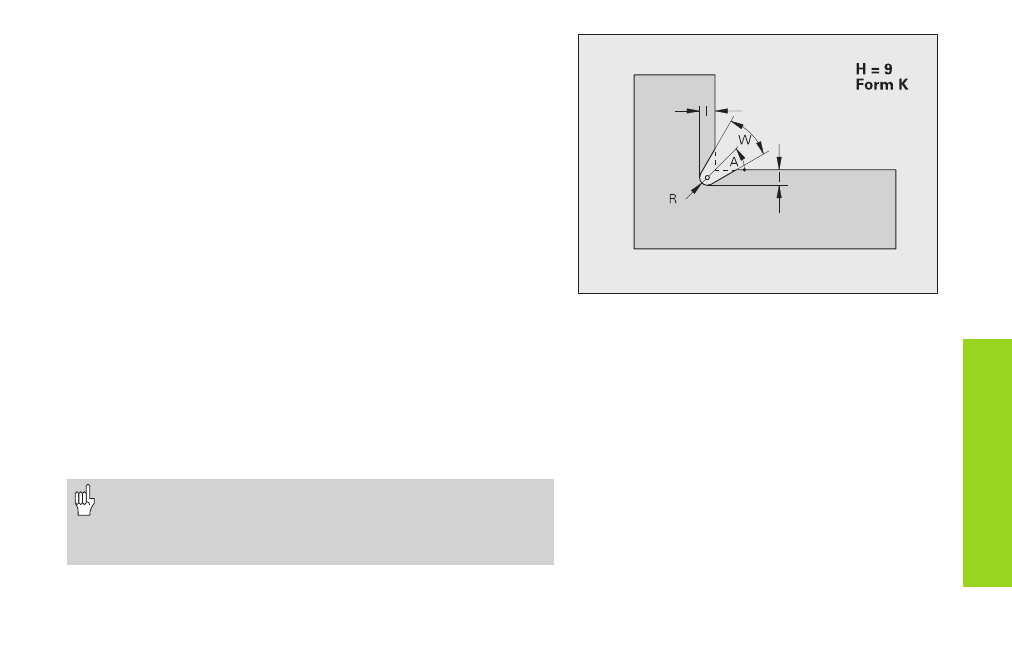

Tallado forma K (H=9)
Tallado forma K (H=9)
Parámetros
I:
Profundidad de la entalladura
R: Radio de la entalladura – sin introducción: El elemento circular no
se mecaniza
W: Ángulo de la entalladura
A: Ángulo respecto al eje longitudinal – por defecto: 45°
Roscado (standard) G34-Geo
G34 define roscados interiores o exteriores sencillos o encadenados
(rosca fina métrica ISO DIN 13 fila 1). Los roscados se encadenan
mediante la programación de varias frases G01/G34 sucesivas.
Parámetros
F:
Paso de rosca – sin introducción: Paso de la tabla normalizada
• Delante de G34 o en una frase NC con G34 debe programarse
un elemento del contorno lineal como elemento de referencia.
• La rosca se mecaniza con G31.
Elementos de formas para la descripci
ó
n del contorno
