V:
Identificación bisel/redondeo al inicio/final de la sección del
contorno – por defecto: 0
El bisel/redondeo se mecaniza:
■
V=0: al inicio y al final
■
V=1: al inicio
■
V=2: al final
■
V=3: no se mecaniza
■
V=4: sólo se mecaniza el bisel/redondeo – no el elemento
básico (condición: que la sección del contorno se componga de un
elemento del contorno)
D:
Omitir elementos (influye en el mecanizado de tallados y giros
libres: véase la tabla) – por defecto: 0
B:
Avance del carro en el mecanizado con 4 ejes
■
B=0: ambos carros trabajan sobre el mismo diámetro – con
avance doble
■
B<>0: distancia al carro “principal“ (el avance). Los carros
trabajan con el mismo avance sobre diámetros diferentes
■
B<0: dirige el carro con el número más elevado
■
B>0: dirige el carro con el número más pequeño
Ciclos de torneado referidos al
contorno

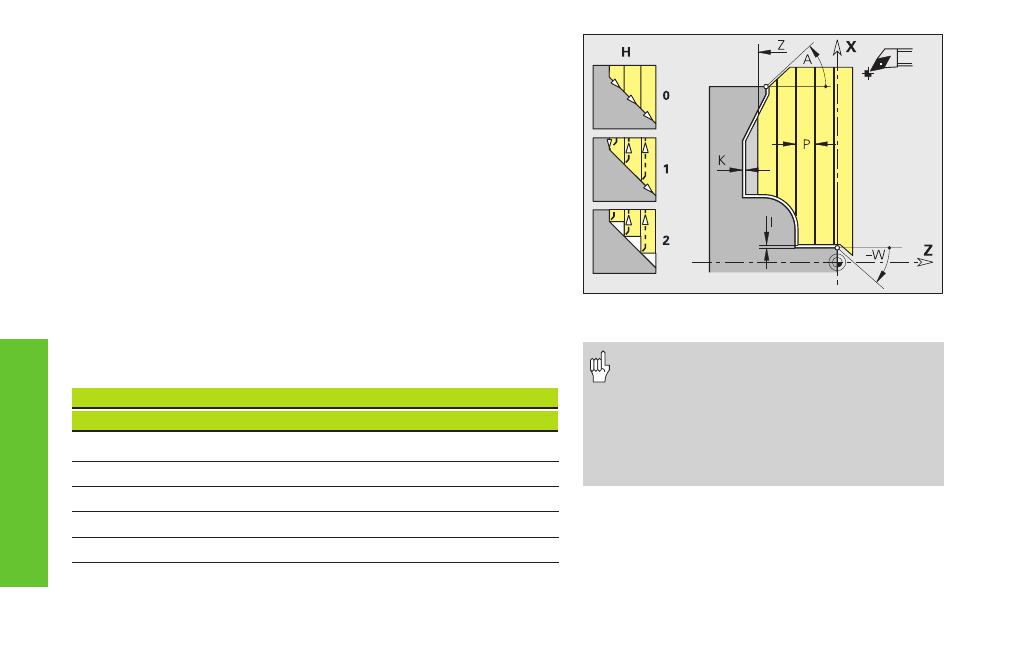

Desbaste transversal del contorno G820
• Corrección del radio de la cuchilla: se
realiza
• Sobremedidas (G57/G58): se tienen en
cuenta
• En los ciclos de 4 ejes debe prestarse
atención a las herramientas idénticas (tipo
de hta., radio del filo, áng. del filo, etc.).
D
G22
G23
G23
G25
G25
G25
=
H0
H1
H4
H5/6
H7..9
0
•
•
•
•
•
•
1
•
•
•
–
–
–
2
•
•
–
•
•
•
3
•
•
–
–
–
–
4
•
•
–
–
•
–
“•“: omitir elementos
