Desplazamiento del punto cero

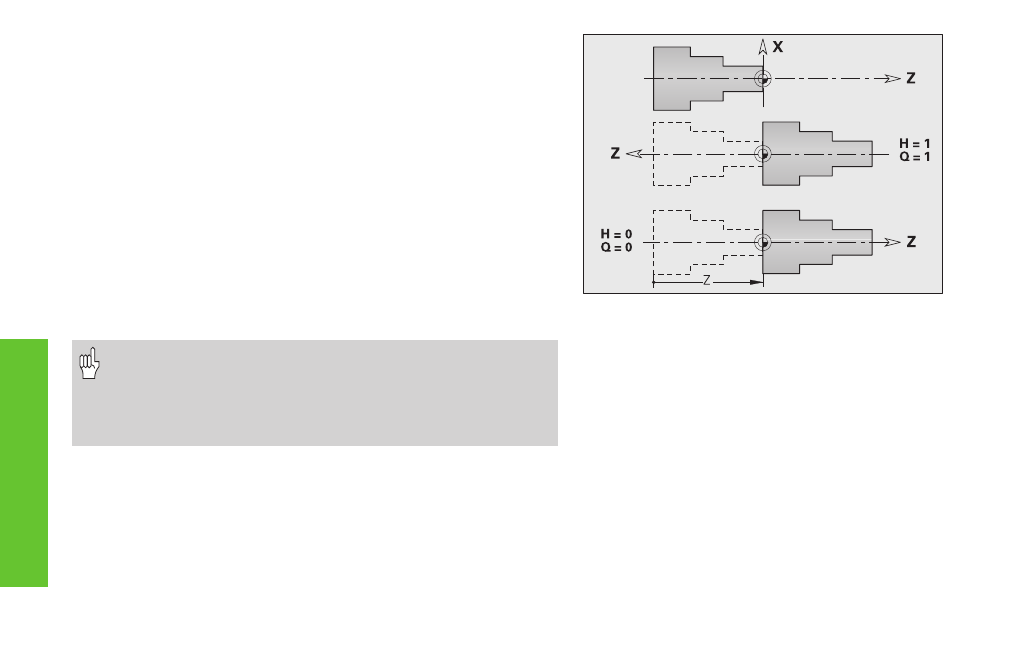

Reflejar contornos G121
G121 refleja y/o desplaza el contorno de la pieza en bruto o del contorno
de la pieza acabada. Se refleja en el eje X, y se desplaza en la dirección
Z. Para ello no se influye en el cero pieza.
Parámetros
H:
Espejo – por defecto: 0
■ H=0: se desplaza el contorno – no se refleja
■ H=1: se desplaza el contorno, se refleja y se invierte la
dirección en la descripción del contorno
Q: Reflejar el sist. de coord. (dirección del eje Z) – por defecto: 0
■ Q=0: no reflejar
■ Q=1: reflejar
Z: Desplazamiento – por defecto: 0
D: Reflejar XC/XCR (reflejar/desplazar contornos frontal y posterior) –
por defecto: 0
■ D=0: no reflejar/desplazar
■ D=1: reflejar/desplazar
• Los contornos en la superficie envolvente se reflejan/
desplazan como contornos giratorios.
• Los contornos auxiliares no se reflejan.
• Debe tenerse en cuenta que cuando Q=1: el sist. de coorden.
incluido el contorno se reflejan – H=1 refleja sólo el contorno.
